가로 막대형 차트에 항목별 구성 비율을 표시해주는 Code

체감 속도와 ScreenUpdating

코딩할 때 작업 속도를 빠르게 하기 위해 사용하는 방법들이 있습니다. ①에서 사용한 코드는 아마 이런 것이었을 겁니다.

Application.ScreenUpdating = False

이렇게 하면 매크로 실행 과정을 화면에 표시하지 않으므로 실행 속도가 빨라집니다. 그런데도 사람들이 실행 속도가 느리다고 하자 ②에서는 코드를 이렇게 바꾸었을 테죠.

Application.ScreenUpdating = True

이제부터는 각종 편집 작업이나 서식 설정, 시트나 범위 이동 등 각종 작업 과정이 그대로 화면에 표시되므로 프로그램 실행 속도가 느려집니다. 그런데도 사람들은 이 광경을 보고 오히려 열광하며 만족스러워했다고 합니다.

행동경제학에서 말하듯, 인간이 늘 이성적이고 합리적인 것은 아닙니다. 댄 애리얼리에 따르면, "누군가가 나를 위해 일을 한다는 생각이 들 때 우리는 매우 큰 호감을 갖는다. 사람뿐만 아니라 컴퓨터 알고리즘에도 적용된다"고 합니다.

매크로가 우리를 위해 바쁘게 작동하는 모습을 의도적으로 보여주는 것이 때로는 체감만족도를 높이는 방법이 될 수도 있겠습니다. "동료들에게 기술이 그들에게 도움을 주기 위해 노력하는 모습, 즉 매크로 기능이 바쁘게 작동하는 모습을 앞으로도 계속 보여주도록" 해보세요.^^;

가로 막대형 차트에 구성 비율 표시하기

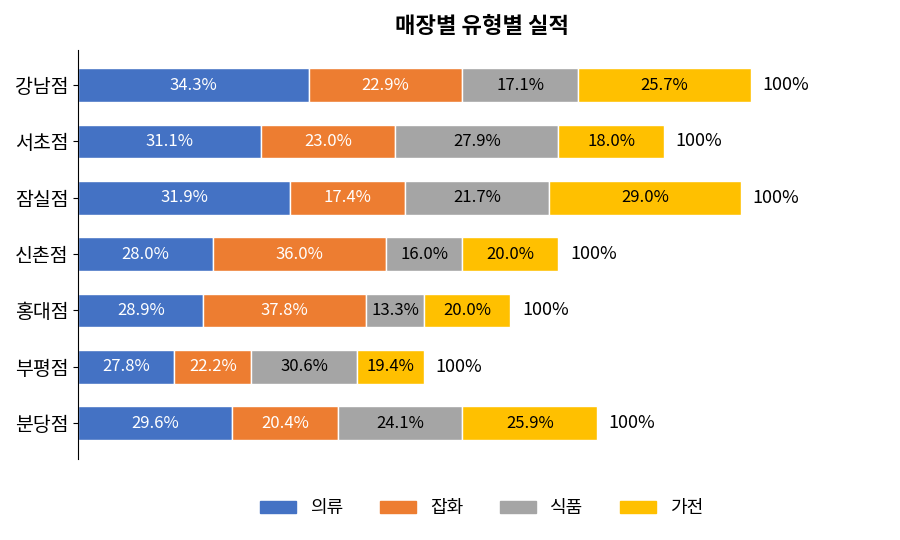

이번 시간에 만들어 볼 차트는 [완성 예]와 같습니다. VBA의 도움을 사알~짝 받으면 '항목별 구성 비율이 표시'되도록 할 수 있습니다.

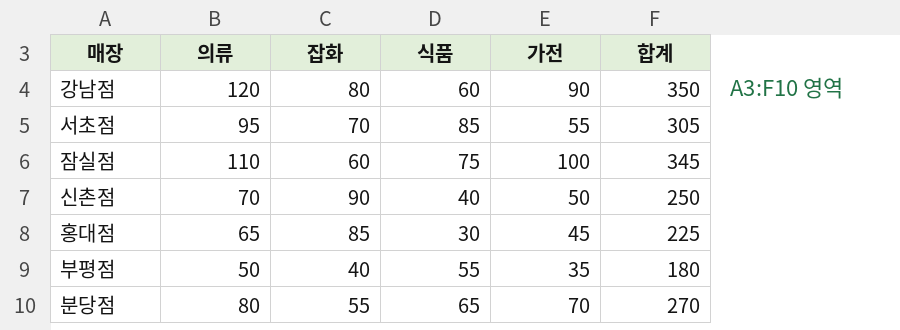

차트를 작성할 원본 데이터는 [표 1]과 같습니다.

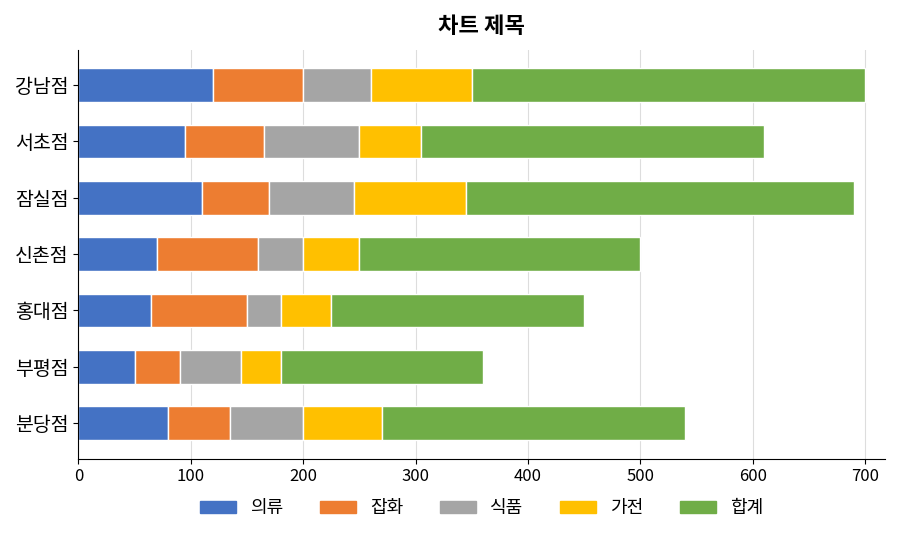

(1) 예제 파일에서 A3:F10 영역을 범위로 지정하고 '누적 가로 막대형' 차트를 선택합니다.

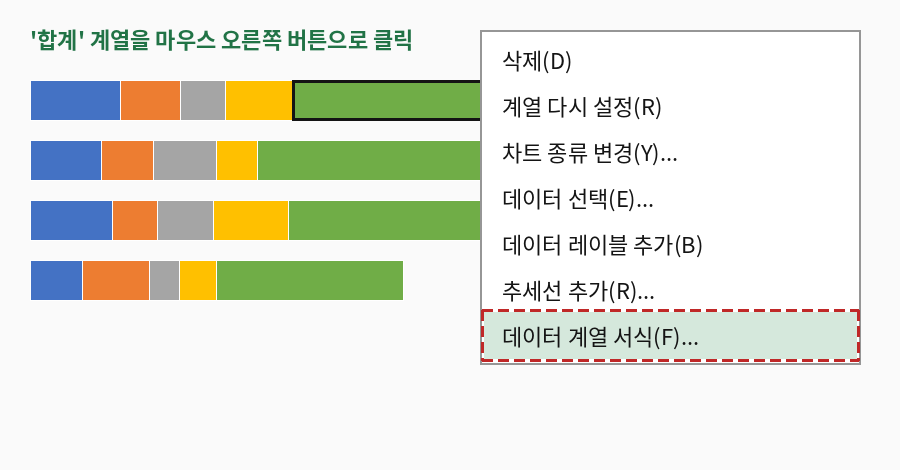

(2) '합계' 계열을 마우스 오른쪽 버튼으로 클릭하고 '데이터 계열 서식' 메뉴를 선택합니다.

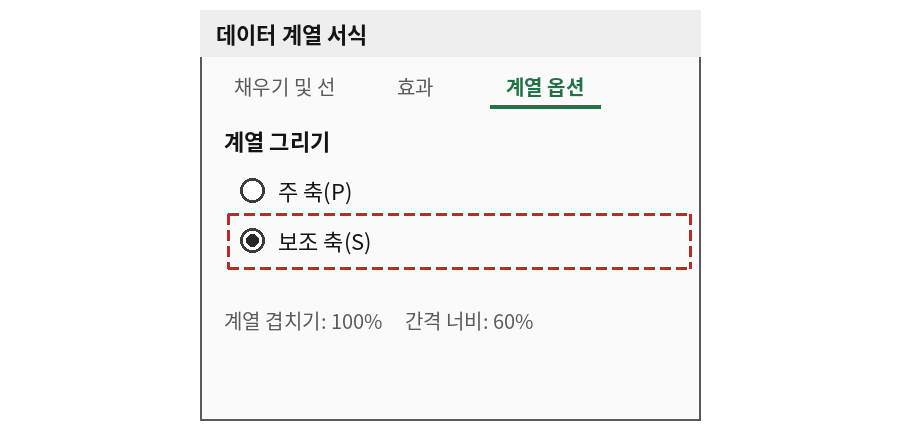

(3) '데이터 계열 서식' 대화상자에서 '보조 축'을 선택합니다.

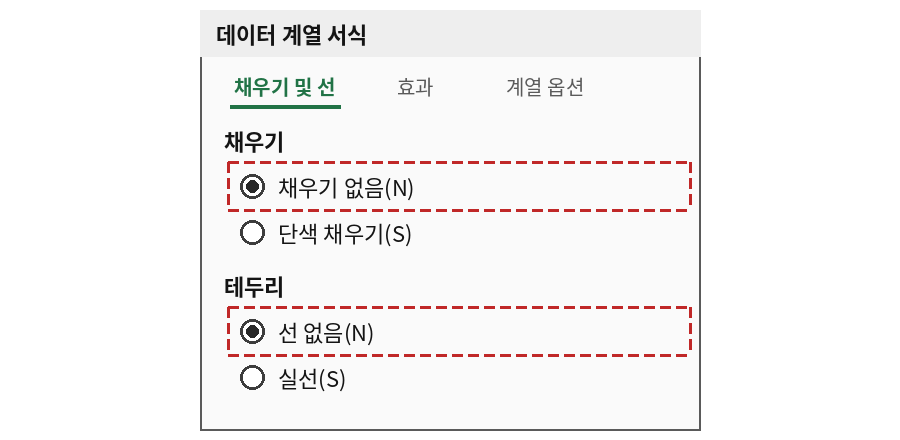

(4) '채우기 - 채우기 없음', '테두리 - 선 없음' 항목을 선택합니다.

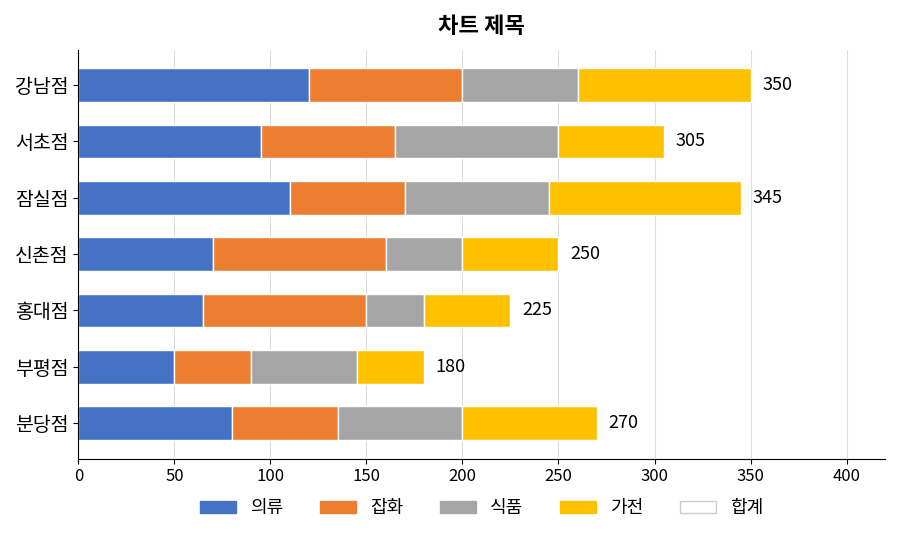

(5) '합계' 계열이 선택된 상태에서 오른쪽 마우스 버튼을 클릭하고 '데이터 레이블 추가' 메뉴를 선택합니다. 추가된 레이블을 막대 오른쪽으로 끌어다 놓기(drag & drop)합니다.

(6) 데이터와 차트의 관계는 물체와 그림자 관계에 비유할 수 있습니다. 그림자 모양을 바꾸려면 그림자 그 자체가 아니라 물체에 접근해야 합니다. 차트도 마찬가지입니다.

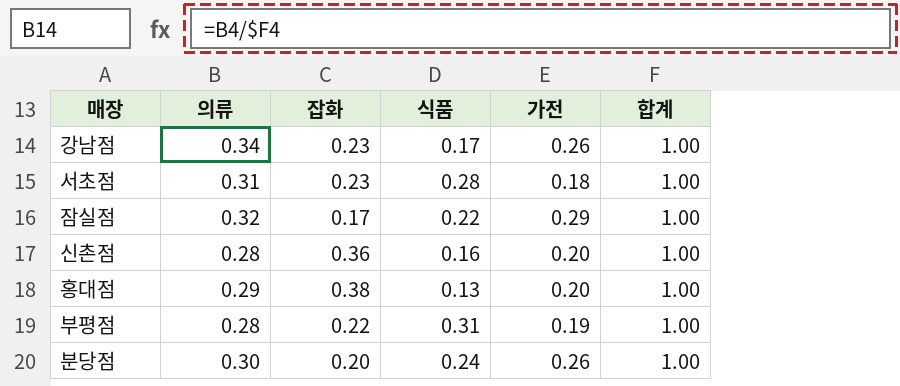

누적 가로 막대형 차트의 각 항목에 비율을 표시하기 위한 데이터를 작성합니다. B14 셀에 다음과 같은 수식을 입력하고 복사합니다.

=B4/$F4

(7) B14 셀에 'Start'라는 이름을 정의합니다. 이 이름은 (8)에서 코딩 시 사용됩니다.

(8) <Alt>+<F11> 키를 눌러 Visual Basic Editor 상태로 들어갑니다. 모듈을 삽입하고 다음 코드를 작성합니다.

Sub DisplayPercentage()
    Dim chtChart As Chart                ' 차트 개체에 접근하기 위한 변수
    Dim objSeries As Series              ' 차트의 계열에 접근하기 위한 변수
    Dim lblChartLabel As DataLabel       ' 차트의 레이블에 접근하기 위한 변수
    Dim x As Integer                     ' 행 방향으로 이동할 위치
    Dim y As Integer                     ' 열 방향으로 이동할 위치

    Set chtChart = ActiveSheet.ChartObjects(1).Chart
                  ' 활성화 된 시트의 첫 번째 차트를 chtChart 변수에 할당

    For Each objSeries In chtChart.SeriesCollection
        objSeries.HasDataLabels = True    ' 레이블 표시
        x = 1                    ' 기준(Start) 셀에서 행 방향 이동 위치 지정
        y = y + 1                ' 기준 셀에서 열 방향 이동 위치 지정

        ' 비율 값과 표시 형식을 지정하고 다음 행 작업 준비
        For Each lblChartLabel In objSeries.DataLabels
            lblChartLabel.Text = Format(Range("Start").Offset(x - 1, y - 1).Value, "#.#%")
            ' Start 셀로부터 지정한 행/열 만큼 이동한 셀 값을 차트 레이블로 지정

            x = x + 1
        Next lblChartLabel
    Next objSeries
End Sub

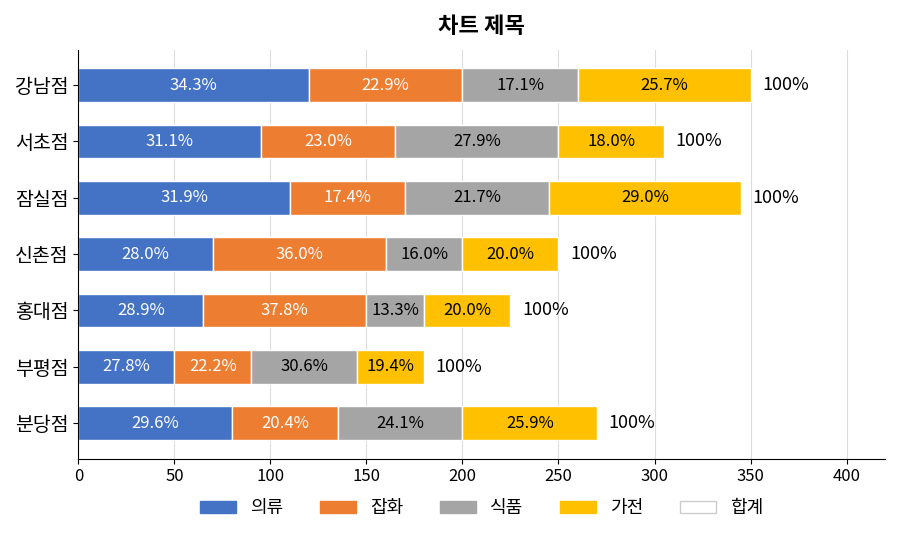

(9) 코드를 실행(<F5> 키를 누르거나 'Sub/사용자 정의 폼 실행' 아이콘 클릭)하면 차트에 항목별 구성 비율이 표시됩니다. 이 코드는 누적 세로 막대형 차트의 경우에도 작동합니다.

(10) 계열선을 비롯한 차트 서식을 조정하여 차트를 완성합니다. '범례'에 있는 '합계'를 지우려면 '합계' 부분을 두 번 클릭하고 <Del> 키를 누르면 됩니다.

엑셀 버전에 따라 화면 인터페이스는 조금씩 다를 수 있습니다만, 내용을 잘 읽어보시면 상황에 적절히 대처할 수 있으리라 생각합니다.

정리 — 구성 비율 표시 차트 만드는 순서

단계	내용
(1)	A3:F10 영역으로 '누적 가로 막대형' 차트 작성
(2)~(4)	'합계' 계열을 보조 축으로 옮기고 채우기 없음, 선 없음으로 설정
(5)	'합계' 계열에 데이터 레이블을 추가하고 막대 오른쪽으로 이동
(6)~(7)	=B4/$F4 수식으로 구성 비율 데이터를 만들고 B14 셀에 'Start' 이름 정의
(8)~(9)	DisplayPercentage 프로시저를 실행하여 각 계열의 데이터 레이블에 비율 표시
(10)	차트 서식 조정, 범례의 '합계' 삭제

자주 묻는 질문 (FAQ)

마치며

비율이 함께 보이는 차트는 한눈에 구성을 파악하기 좋습니다. 예제 파일에서 단계별로 따라 해 보세요!
VBA에 대한 기초 지식을 공부하실 분은 아이엑셀러 사이트 정문 왼쪽에 있는 'VBA 강좌 - VBA 입문강좌'를 읽어보시면 이해가 빠릅니다.
