빛은 어둠을 만들고 어둠은 빛을 드러냅니다: 중간이 끊어진 차트

Step 1: 결과 미리 보기

Excel에서는 불가능하다면 다른 프로그램이라도 소개해 달라고 하셨는데… Excel로 안되는데 그것을 해결해 줄 수 있는 것이 있을까 하는 생각이 듭니다. ^^; 다른 프로그램에 눈을 돌리시기 전에 Excel 상에서 충분히 가능하다는 것을 보여 드리지요. 아래 버튼을 누르세요.

시트에는 원래의 전체 차트가 있고, 버튼을 누르면 아래쪽 구간(작은 값)과 위쪽 구간(큰 값)을 각각 다른 축 범위로 내보낸 그림 두 장을 유저폼에서 위아래로 붙여 하나의 끊어진 차트처럼 보여 줍니다.

피사체의 형상을 있는 그대로 담아내는 것이 사진입니다. 만약 여기에 어떤 인공적인 요소가 가미된다면 그것은 더 이상 사진이 아닐 것입니다. "합성사진도 사진이다!" 라고 끝까지 박박(?) 우기시는 분이 있다면 더 이상 할 말은 없어집니다만서도… ^^

그래프도 마찬가지입니다. 실제의 데이터를 보기 쉽도록 그림의 형태로 표시한 것이 그래프입니다. 빛이 있어서 어둠이 대비가 되고 어둠이 있어 빛의 소중함을 깨닫게 되는 것처럼 숫자와 그림은 서로 별개의 것이 아닙니다(그래서 이 강좌의 제목이 "빛은 어둠을 만들고 어둠은 빛을 드러냅니다" 이지요 ^^).

Step 2: 소스 데이터와 두 개의 차트 만들기

(1) 일단 그래프를 작성할 소스 데이터를 만듭니다. 그리고 그래프를 작성하실 때에는 두 그래프의 크기를 비슷하게 맞추어 주시기 바랍니다.

(2) 이제 이 소스테이블을 가지고 두 개의 차트를 작성합니다.

이 소스 테이블로 아래쪽 구간용 차트(그림 1)와 위쪽 구간용 차트(그림 2) 두 개를 작성합니다.

차트를 작성하실 때, 중간정도의 매출액을 기준으로 삼아서, 하나는 그 이상의 것을, 다른 하나는 그 미만의 것을 기준으로 작성을 합니다. 그 이외의 세부적인 것은 VBA로 제어를 할 수 있습니다.

그런데 Chart Object는 다른 오브젝트에 비해 속성이 많으므로 웬만한 변경사항 정도는 워크시트 상에서 작업해 주시는 것이 VBA로 코딩을 할 때 좀더 간결하게 코드를 작성할 수 있는 한가지 방법입니다.

Step 3: 유저폼 만들기

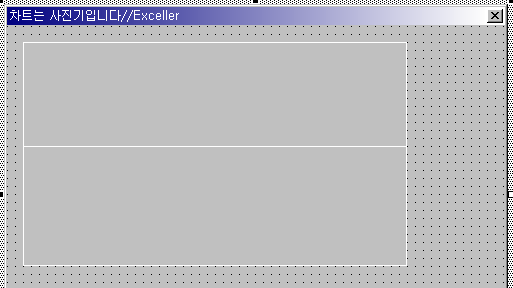

(3) VB Editor 상태에서 유저폼을 하나 삽입하고 두 개의 이미지 컨트롤을 적당한 위치에 그려 넣습니다. 이것도 코딩시에 위치와 크기를 조절하므로 현재 상태에서 세밀한 크기까지는 신경쓰지 않으셔도 됩니다.

아이엑셀러

Step 4: 메인 프로시저 작성하기

(4) 이번에는 일반 모듈시트를 하나 삽입하고 아래의 코드를 작성합니다.

Sub DrawSeparateChart()
    With [Source]
        .Columns(1).Name = "지점명"
        .Columns(2).Name = "매출액"
    End With
    '//새로운 것이 하나 나왔지요? [Source]라고 한 것은 Range("Source")를 달리 표현한
    '//것입니다. 이렇게 하면 코드는 좀더 단순해지는 반면, 알아보기가 약간 난해해지는(?)
    '//경향이 있습니다. 편한 방법을 사용하세요.

    '//Source라고 지정한 영역의 첫번째 컬럼에는 "지점명", 두번째 컬럼에는 "매출액"이라는
    '//범위명을 지정해 줍니다.

    Call DrawBottom
    Call DrawTop
    MyChart.Show
    '//DrawBottom, DrawTop 이라는 프로시저를 차례로 호출해서 실행시킨 다음 MyChart라는
    '//유저폼을 화면상에 표시토록 합니다.

End Sub

Step 5: 아래쪽 구간 그림 만들기(DrawBottom)

(5) DrawBottom 프로시저, 즉 그래프의 아래쪽 영역을 그림파일로 Exporting하는 프로시저입니다. 차트를 그림파일로 만드는 방법, 유저폼에 차트를 표시하는 방법 등에 대해서는 VB0046, 47 강좌에서 자세히 다루었으므로 '그런게 있었던가?' 하는 생각이 드는 분은 다시 살펴보고 오시기 바랍니다.

Exceller의 강좌를 들으시는, 아니 보시는 분 중에 '이 많은 걸 언제 다 보나!'하는 생각에 한숨이 나온다는 분이 계십니다. 그리고 모든 강좌를 자신의 PC에 죄다 다운받아 두고서 나중에 하나씩 볼려고 한다는 분도 계십니다.

강좌 순서에 구애받지 말고 보고싶은 것부터 아무거나 하나씩, 시간 날 때마다 보시는 것이 좋습니다. 그리고 몇 백개나 되는 강좌 파일을 한꺼번에 모조리 다운받아 놓는 것보다는 그때 그때 필요한 것만 내려받아 살펴보시는 것이 훨씬 좋을 것이라고 생각됩니다. Exceller의 성품상(^^) 예전 강좌 파일들을 다른 곳에 옮기거나 다운을 못하게 막거나 하는 등의 행동은 절대 않을 것이므로…

Sub DrawBottom()
    Dim strFile As String
    Dim intGap As Long
    Dim intMax As Long
    Dim intMin As Long
    intMax = 13000
    intMin = 10000
    intGap = intMax - intMin
    '//등장인물과 배역을 지정합니다. 여기서 intMax와 intMin은 그래프의 최대값과 최소값을
    '//지정해 주기 위한 변수입니다.

    With Sheets("Preface").ChartObjects(1).Chart.Axes(xlValue)
        .MinimumScale = intMin
        .MaximumScale = intMax
        .MajorUnit = Application.Round(intGap / 3, 0)
        .CrossesAt = intMin
    End With
    '//두 개의 차트 중 위에 있는 차트에 대해 최소값, 최대값, 눈금, 항목이 교차하는 지점 등을
    '//설정합니다. 차트 오브젝트는 다른 오브젝트에 비해 다양한 속성값을 가지고 있습니다.
    '//위의 속성들에 대해 도움말을 찾아보시기 바랍니다.

    With Sheets("Preface").ChartObjects(1).Chart
        .Parent.Width = 350
        .Parent.Height = 130
        strFile = ThisWorkbook.Path & Application.PathSeparator & "Bottom.GIF"
        .Export Filename:=strFile, filtername:="GIF"
        '//현재 차트의 너비와 높이를 지정해 준 다음 차트를 그림파일로 내보내는(Exporting)
        '//과정입니다. 여기서 Parent 속성은 지정한 개체의 부모(상위) 개체를 되돌려주는
        '//프로퍼티(속성) 입니다. 테스트를 한번 해보고 넘어 갈까요?

        '//이제 Parent 속성에 대해 확실히 아시겠지요? 코드는 모듈시트를 참고하세요.

    End With
    With MyChart.imgBottom
        .Left = 4
        .Height = 130
        .Width = 300
        .Picture = LoadPicture(strFile)
    End With
    '//이제 작성된 그림파일을 크기와 여백 등을 설정하여 유저폼으로 다시 불러옵니다.
    '//유저폼으로 불러올 때에는 당연히 아래 부분에 있는 이미지의 위치로 읽어들여야
    '//겠지요? 그래프의 아래쪽 영역이니까요!

End Sub

Step 6: 위쪽 구간 그림 만들기(DrawTop)

(5) 이번에는 그래프의 아래쪽 영역을 그림파일로 만드는 DrawTop 프로시저를 작성합니다. DrawBottom이나 거의 비슷합니다.

Sub DrawTop()
    Dim strFile As String
    Dim intGap As Long
    Dim intMax As Long
    Dim intMin As Long
    intMax = Application.Max([매출액])
    intMin = 70000
    intGap = intMax - intMin
    '//여기서는 그래프의 최소값과 최대값을 높게 지정합니다. Application.Max([매출액])은
    '//Application.Max(Range("매출액")과 같은 의미입니다.

    '//나머지 부분은 위에서 설명드린 DrawBottom과 거의 같을 것입니다. 다만 차트의 위쪽
    '//부분으로 그림파일을 만들어야 하므로 2번째 차트오브젝트, 즉 ChartObjects(2)를
    '//작업대상으로 한다는 점이 다를 뿐이지요.

    '//차트 오브젝트에 딸려있는 그밖의 속성들은 모두 생략을 하였습니다. "매크로 기록하기"
    '//기능을 사용해서 어떤 속성이나 방법들이 있는지 잘 정리해 두시기 바랍니다.

    With Sheets("Preface").ChartObjects(2).Chart.Axes(xlValue)
        .MinimumScale = intMin
        .MaximumScale = intMax
        .MajorUnit = 3000
    End With

    With Sheets("Preface").ChartObjects(2).Chart
        strFile = ThisWorkbook.Path & Application.PathSeparator & "Top.GIF"
        .Export Filename:=strFile, filtername:="GIF"
    End With

    With MyChart.imgTop
        .Left = 4
        .Height = 130
        .Width = 300
        .Picture = LoadPicture(strFile)
    End With
End Sub

마무리

차트를 두 부분으로 나누어서 그림파일로 만든 다음, 이것을 다시 불러와서 하나로 합친다는 점이 중요합니다. 코드 자체는 대부분 다루었던 내용들이므로 생소하거나 어렵지는 않을 것입니다.

어떤 일을 할 때 시나리오를 잘 짜는 것이 중요합니다. 서울로 가는 길은 많습니다. 주어진 자원과 시간을 어떻게 여하히 조합하여 ROI를 최소화하느냐 하는 것이 관건이지요.

다음 시간에…

정리 — 끊어진 차트 핵심

자주 묻는 질문 (FAQ)

마치며

시나리오를 잘 짜면 엑셀에 없는 기능도 이미 아는 기능을 조합해 구현할 수 있습니다.
