- 강의 제목: 끝이 둥근 막대 차트 만들기
들어가기 전에
오래 전 엑셀 파일로 진행하던 강의를 웹 글로 복원한 것이라, "버튼을 눌러보세요"처럼 엑셀에서 직접 조작하라는 표현이 남아 있을 수 있습니다. 결과는 본문의 그림이나 표로 확인하실 수 있으며, 현재와 맞지 않는 내용은 보완하되 전반적인 스타일은 당시의 갬성(?)을 유지했습니다.
신문이나 인터넷 기사를 보면 다양한 형태의 차트나 인포그래픽들을 볼 수 있습니다.
엑셀의 차트를 이용해도 되겠다 싶어서 한번 만들어 보았습니다. 이름하여 "끝이 둥근 가로 막대형 차트." 이름이 너무 직설적인가요?
- 최신 글을 불러오는 중...
끝이 둥근 막대 차트 만들기
핵심 요약: 끝이 둥근 가로 막대형 차트 만들기
누적 가로 막대형 차트에 끝이 둥근 도형을 붙여넣어 'Main' 계열을 만들고, 길이가 일정한 'Back' 배경 계열을 추가한 다음, 혼합 차트 + 보조 축으로 두 계열을 겹치면 완성됩니다.
- 단계 1: 데이터 옆에 보조 열(E, F) 추가 → 누적 가로 막대형 차트 삽입 → 도형 붙여넣기로 둥근 'Main' 계열 완성
- 단계 2: 길이가 일정한 보조 열(G, H) 추가 → 'Back' 계열로 붙여넣기 → 혼합 차트 + 보조 축으로 겹치기
- 레이블: [셀 값] 옵션으로 원본 데이터 값을 레이블로 표시
- 핵심 원리: 끝이 둥근 도형을 계열에 복사·붙여넣기 하면 막대 모양이 그 도형으로 바뀜
단계 1: 차트 '메인 계열' 만들기

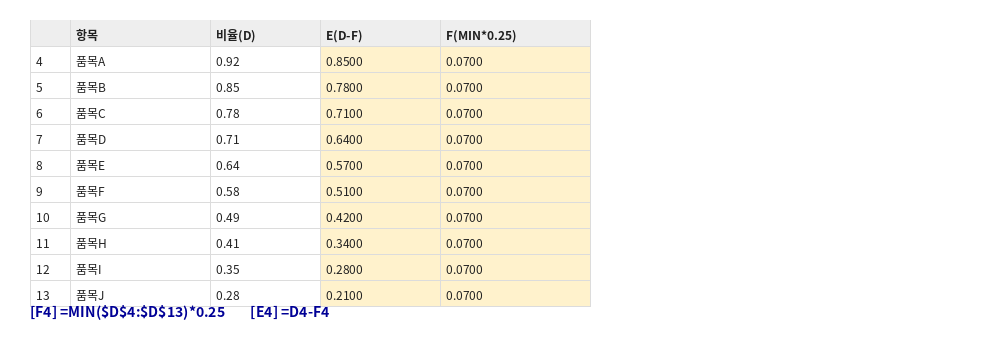

(1) '비율' 데이터 옆에 두 개의 열을 추가합니다. F4 셀의 수식은 둥근 막대를 만들기 위한 부분입니다. F열에는 D열 데이터 중 가장 작은 값에 0.25를 곱한 값을 담아둡니다. 이 값은 막대 끝의 둥근 정도를 결정하며, 값이 클수록 뾰족한 형태에 가까워집니다.
[F4] =MIN($D$4:$D$13)*0.25
[E4] =D4-F4

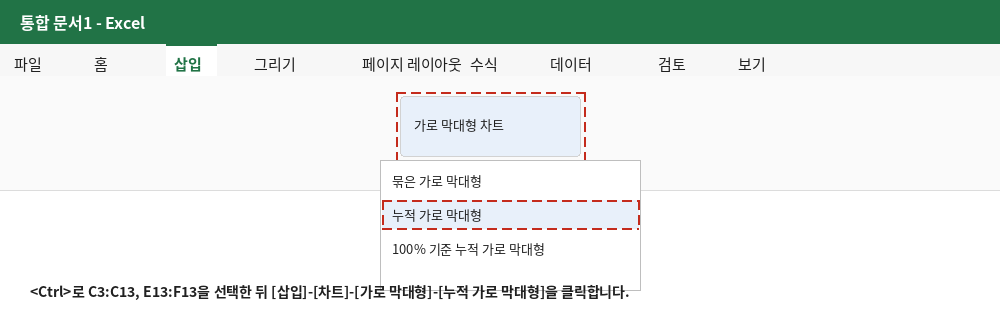

(2) <Ctrl> 키를 누르고 C3:C13, E13:F13 영역을 선택한 다음, [삽입] 탭 - [차트] 그룹에서, [세로 또는 가로 막대형 차트 삽입] - [누적 가로 막대형]을 클릭합니다.

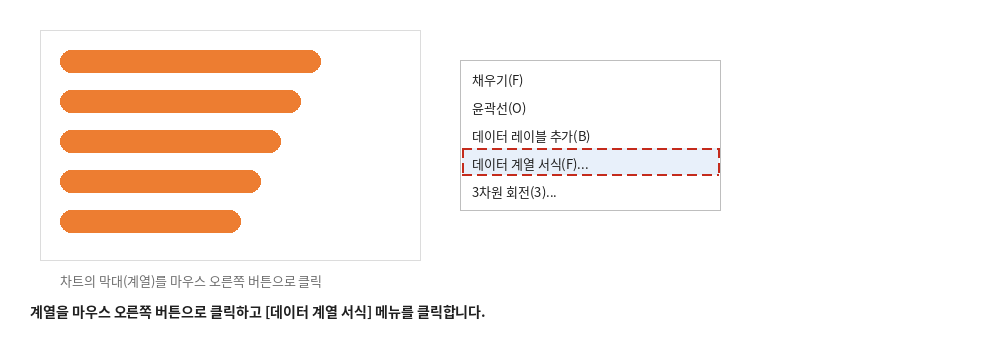

(3) 범례와 눈금선을 삭제한 다음, 계열을 마우스 오른쪽 버튼으로 클릭하고 [데이터 계열 서식] 메뉴를 클릭합니다.

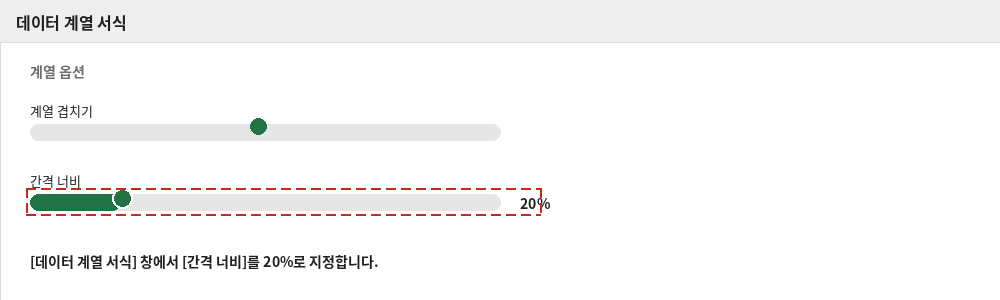

(4) [데이터 계열 서식] 창에서 [간격 너비]를 '20%'로 지정합니다.

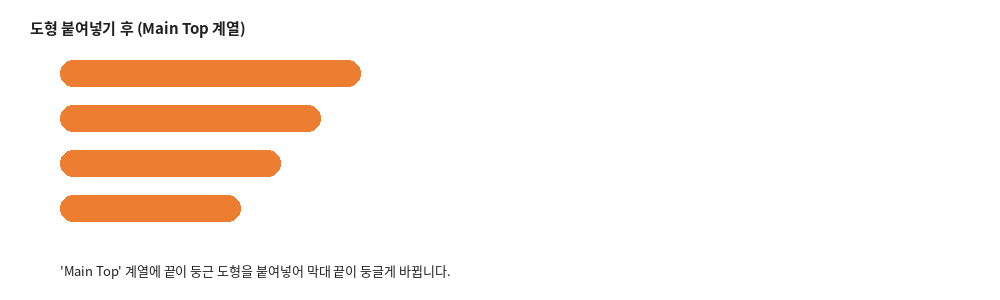

(5) 예제 파일의 [연습] 시트에 끝이 둥근 도형을 준비해 두었습니다. 파란색 도형을 선택하고 <Ctrl> + <C>를 눌러 복사한 다음, 차트의 'Main Top' 계열(주황색)을 클릭하고 <Ctrl> + <V>를 눌러 붙여넣기 합니다.

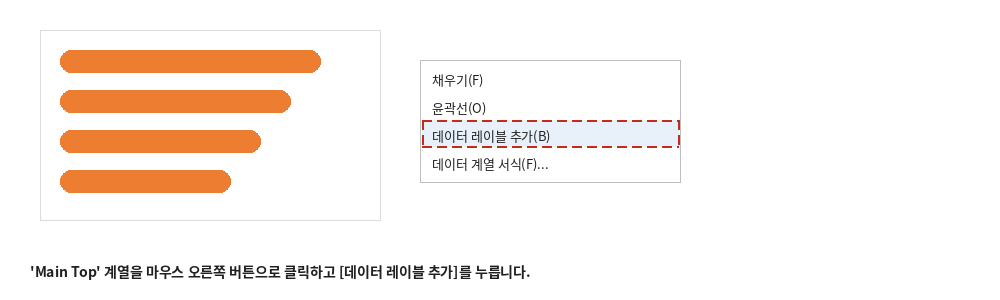

(6) 'Main Top' 계열을 마우스 오른쪽 버튼으로 클릭하고 [데이터 레이블 추가]를 누릅니다.
(7) 데이터 레이블을 마우스 오른쪽 버튼으로 클릭하고 [데이터 레이블 서식] 메뉴를 클릭합니다.

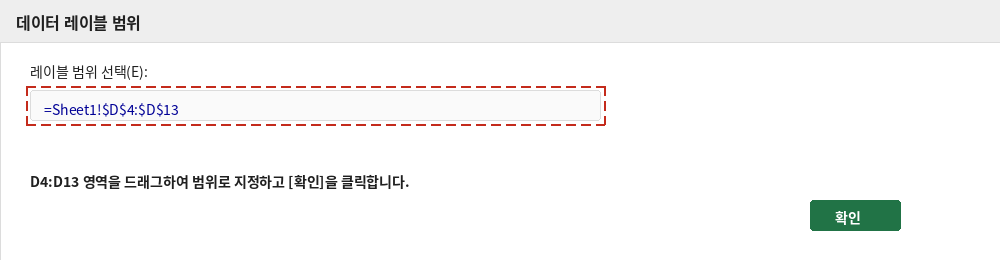

(8) [데이터 레이블 서식] 창에서 [레이블 옵션] - [셀 값] 항목을 클릭하면 [데이터 레이블 범위] 대화상자가 나타납니다. D4:D13 영역을 드래그하여 범위로 지정하고 [확인] 버튼을 클릭합니다.

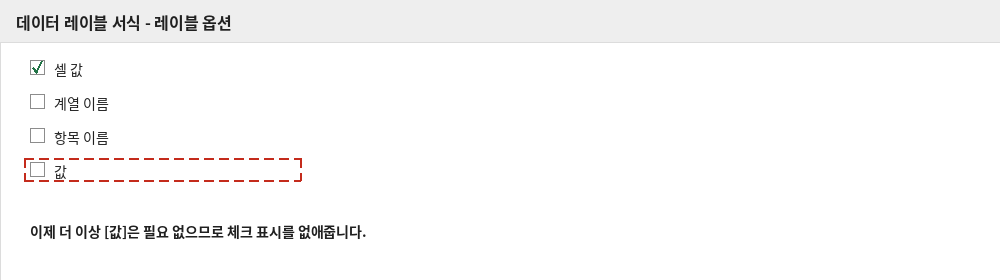

(9) 이제 더 이상 [값]은 필요가 없으므로 체크 표시를 없애줍니다.

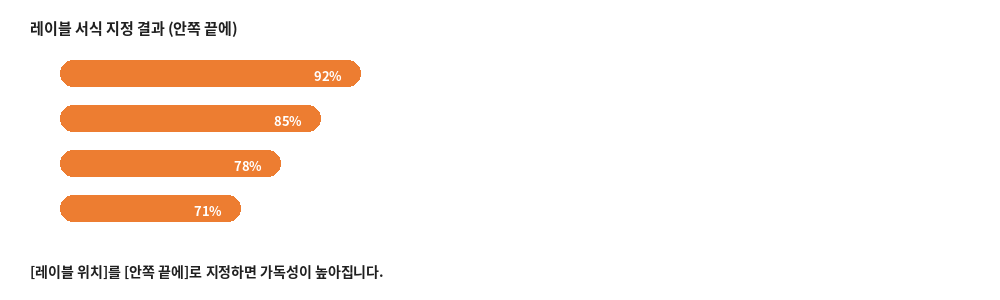

(10) 데이터 레이블의 색깔과 크기, 굵기 등을 지정합니다. 또한 [레이블 위치]를 [안쪽 끝에]로 지정하면 가독성이 높아집니다.
단계 2: 차트 '배경 계열' 만들기

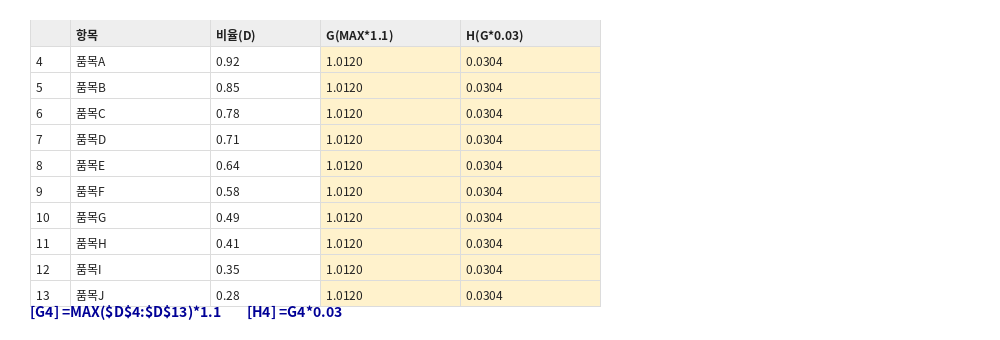

(1) 두 개의 열을 추가합니다. 배경 계열과 배경 계열의 둥근 막대를 만들기 위한 부분입니다. 원리는 [단계 1]의 그것과 비슷합니다. 'Back' 계열의 길이는 'Main' 계열과는 달리 길이가 일정해야 하므로 같은 값을 넣어준 것에 차이가 있습니다.
[G4] =MAX($D$4:$D$13)*1.1
[H4] =G4*0.03
(2) E3:F13 영역을 범위로 지정하고 <Ctrl> + <C> 키를 눌러 복사합니다.

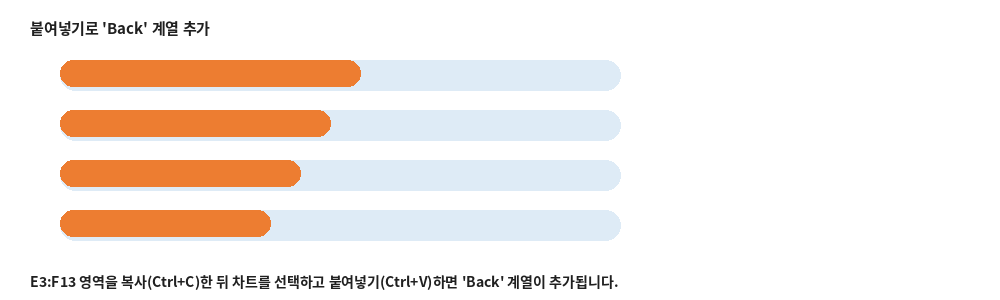

(3) 차트를 클릭하여 선택한 다음 <Ctrl> + <V> 키를 눌러 붙여넣기 하여 계열을 추가합니다.
(4) 'Back' 계열의 색상을 연한 파란색으로 변경합니다.

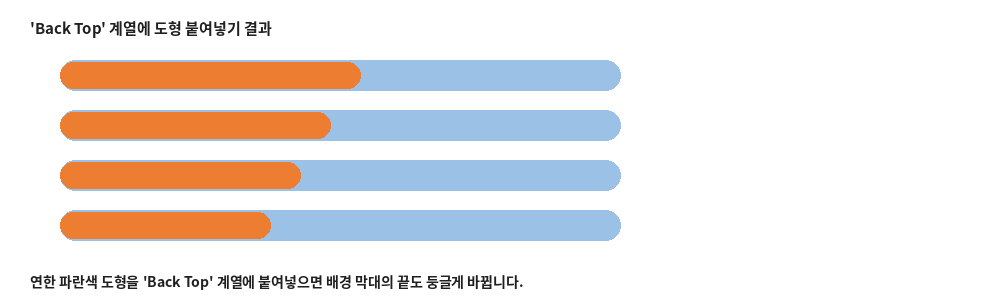

(5) [연습] 시트의 끝이 둥근 도형 중에서 연한 파란색 도형을 선택하고 <Ctrl> + <C> 키를 눌러 복사한 다음, 'Back Top' 계열에 붙여넣기(<Ctrl> + <V>) 하면 차트의 형태가 다음과 같이 됩니다.

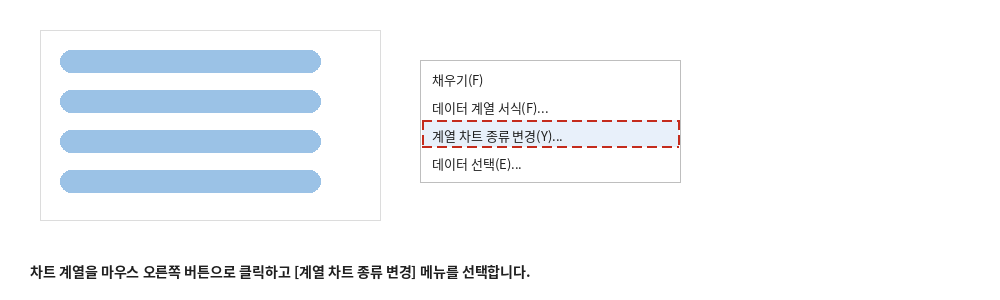

(6) 차트 계열을 마우스 오른쪽 버튼으로 클릭하고 [계열 차트 종류 변경] 메뉴를 선택합니다.

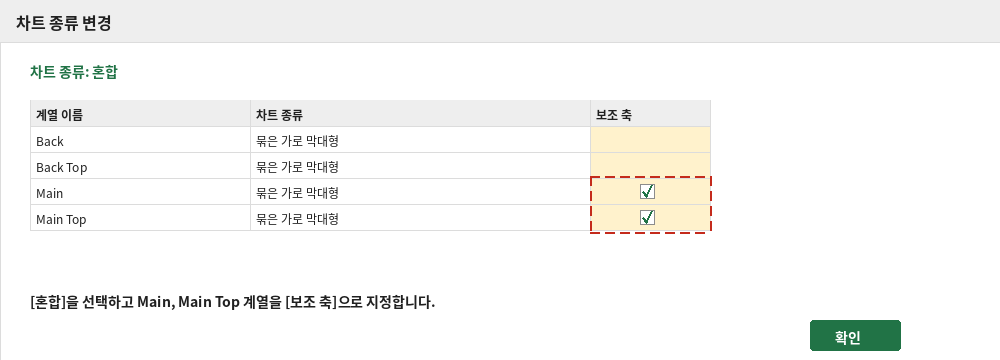

(7) [차트 종류 변경] 대화상자에서 [혼합]을 선택하고 Main, Main Top 계열을 [보조 축]으로 지정합니다.

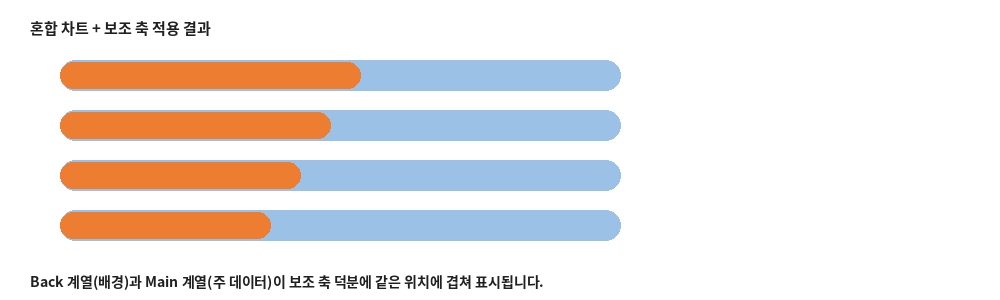

(8) [확인] 버튼을 클릭하면 다음과 같은 차트가 만들어집니다.
(9) 차트 하단의 축을 선택하고 <Del> 키를 눌러 삭제합니다.

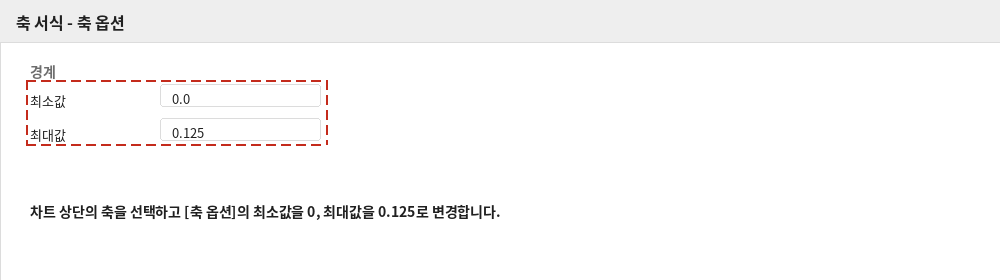

(10) 차트 상단의 축을 선택하고 [축 옵션]의 최소값과 최대값을 각각 0과 0.125로 변경합니다.

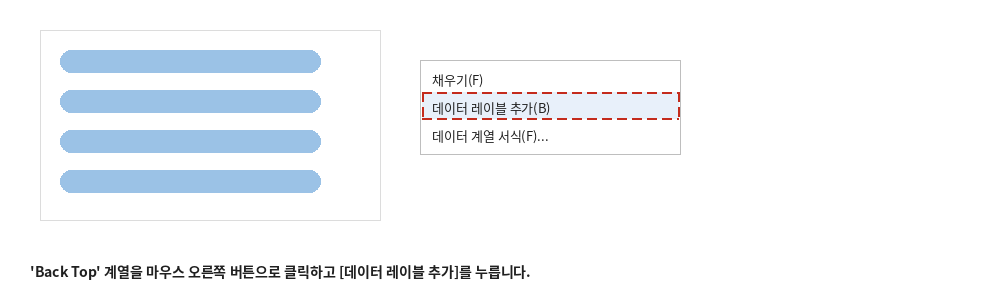

(11) 'Back Top' 계열을 마우스 오른쪽 버튼으로 클릭하고 레이블을 추가합니다.

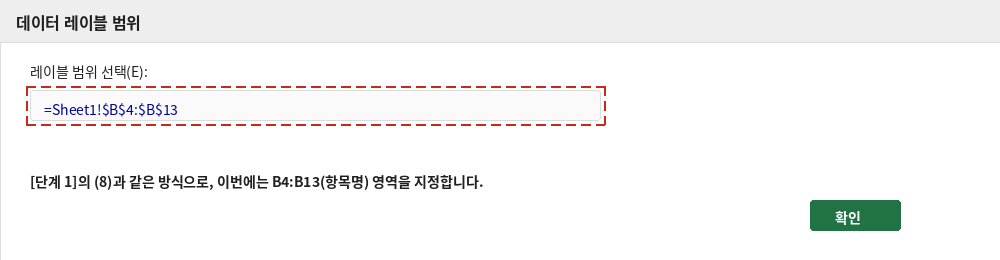

(12) [단계 1]의 (8)을 참고로 레이블의 [셀 값] 항목을 지정합니다. 다른 것은 같고, [데이터 레이블 범위]를 B4:B13으로 바꿔줍니다.

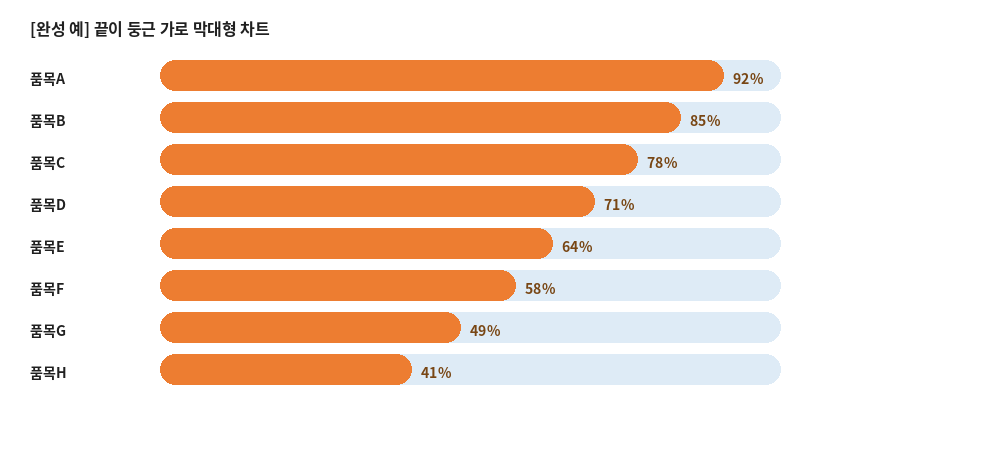

(13) [완성 예]를 참고로 차트의 나머지 서식을 변경하여 완성합니다.
설명드린 것 말고도 몇 가지 트릭이 숨겨져 있습니다. 해 보시고 안되는 부분이 있으면 질문하세요. 응용력을 발휘하면 재미난 것을 많이 만들 수 있겠죠?
참고: 이미지에 대하여
이 글은 원래 네이버 포스트에 게재되었던 글로, 네이버 포스트 서비스 종료로 네이버 블로그로 옮기는 과정에서 원본 이미지가 대부분 소실되었습니다. 서두의 신문·기사 예시 이미지는 제공받은 원본을 그대로 사용했고, 나머지 단계별 화면은 본문 설명을 바탕으로 재구성한 예시이며 실제 엑셀 화면과 세부 디자인은 다를 수 있습니다.
정리 — 끝이 둥근 막대 차트 만들기 순서
| 단계 | 핵심 작업 |
|---|---|
| 1. 보조 열 계산(Main) | F=MIN*0.25, E=D-F |
| 2. 누적 가로 막대형 삽입 | C, E, F 열 선택 후 차트 삽입, 간격 너비 20% |
| 3. 둥근 도형 붙여넣기 | Main Top 계열에 도형 붙여넣기 → 레이블(셀 값=D열) |
| 4. 보조 열 계산(Back) | G=MAX*1.1, H=G*0.03 (길이 일정) |
| 5. Back 계열 추가 | 붙여넣기로 계열 추가 → 연한 색 둥근 도형 적용 |
| 6. 혼합 + 보조 축 | Main·Main Top을 보조 축으로, 축 최소/최대 맞추기 |
| 7. 항목명 레이블 | Back Top 계열에 레이블(셀 값=B열) 추가 |
