덤벨 차트 만들기
핵심 요약: 분산형 + 오차 막대로 만드는 덤벨 차트
분산형 차트에 두 시점의 값을 각각 계열로 추가하고, 오차 막대의 사용자 지정 값으로 두 점을 이으면 아령 모양의 덤벨(DNA) 차트가 완성됩니다.
- Step 1: 분산형 차트 삽입 → 가로축 최소값 조정, 세로축·눈금선 제거
- Step 2-1: 데이터 선택으로 두 번째 시점 계열 추가
- Step 2-2: 오차 막대(끝 모양 없음, 사용자 지정 값)로 두 점 연결
- 마무리: 표식 크기·색 지정으로 아령 모양 완성

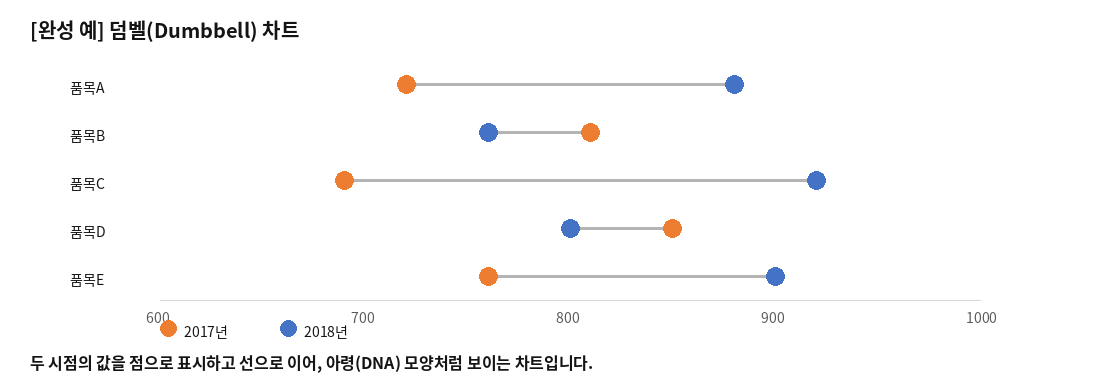

완성 예
이번 시간에는 '표 1' 데이터를 이용하여 '차트 1'과 같은 형태의 차트를 만들어 보겠습니다. 차트 모양을 자세히 보면 머릿 속에 떠오르는 뭔가가 있지요? (빙고~~) 운동 기구 중 아령과 모양이 비슷하죠? 그래서 이런 모양의 차트를 '아령 차트' 또는 '덤벨(Dumbbell) 차트'라고 부릅니다. 어떤 분은 아령보다 DNA 나선 구조가 먼저 떠오르는지 'DNA 차트'라 부르기도 합니다.
유행하는 말로 '스압'(스크롤 압박)이 있습니다만 난이도는 그리 높지 않으므로 한두 번만 따라해 보시면 이해하시리라 생각합니다.
Step 1: 분산형 차트 작성

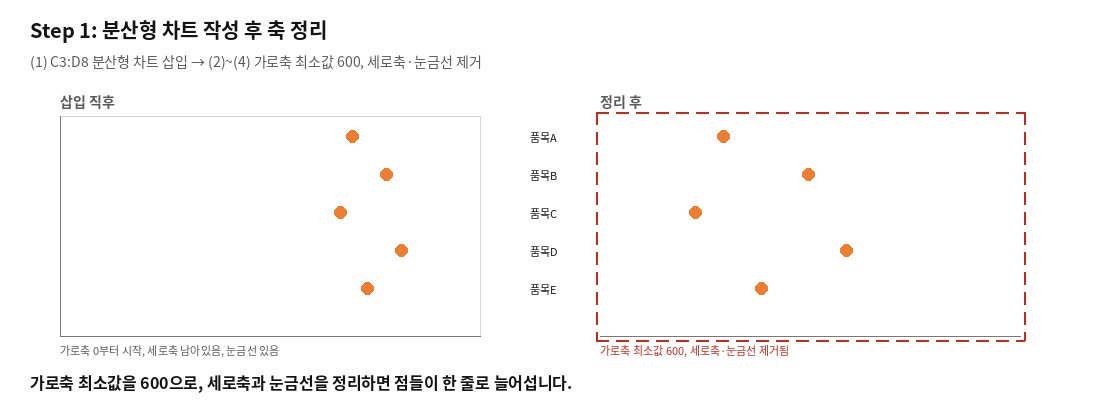

(1) 예제 파일의 C3:D8 영역을 범위로 지정하고 '분산형' 차트를 작성합니다.
(2) 차트의 '가로 축'을 마우스 오른쪽 버튼으로 클릭하고 '축 서식' 메뉴를 선택합니다. '축 서식' 창에서 '최소값'을 600으로 변경합니다.
(3) 차트의 '세로 축'은 더 이상 의미가 없으므로 삭제합니다.
(4) '세로 축 주 눈금선'과 '가로 축 주 눈금선'을 제거합니다. 여기까지 하면 차트 모양이 아래와 같이 됩니다.
Step 2: 분산형 차트에 계열 추가하기

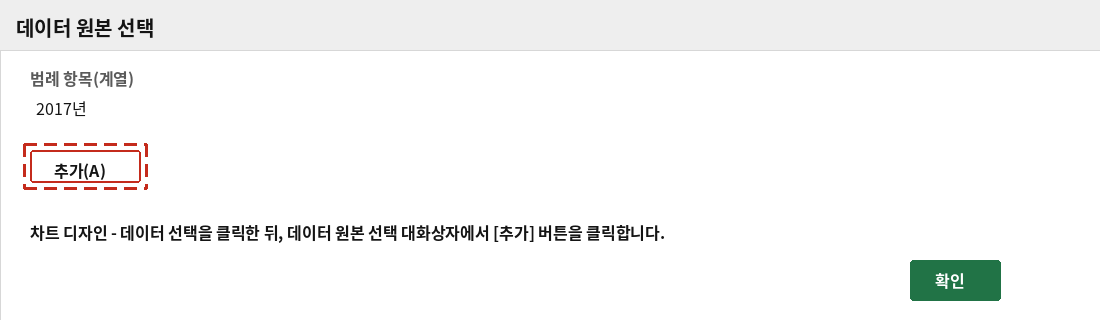

(1) 차트가 선택된 상태에서 '차트 디자인 탭 - 데이터 선택' 아이콘을 클릭합니다. '데이터 원본 선택' 대화상자에서 '추가' 버튼을 클릭합니다.

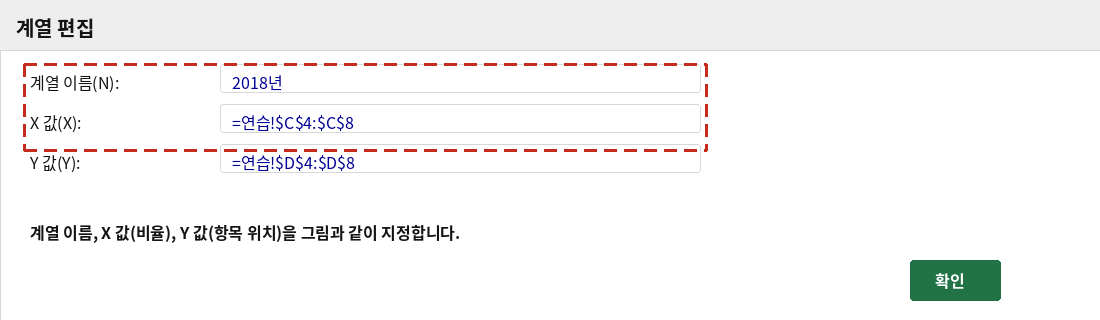

(2) '계열 편집' 대화상자의 각 항목을 그림과 같이 지정하고 '확인' 버튼을 누릅니다.

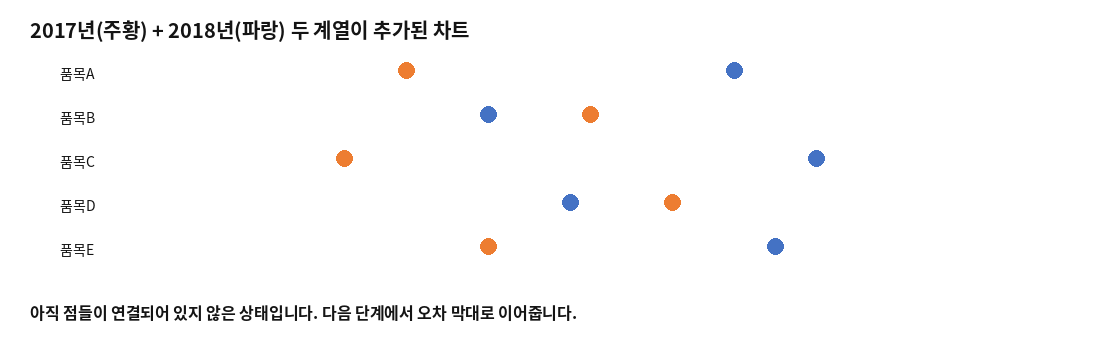

(3) '데이터 원본 선택' 대화상자로 되돌아가서 다시 한 번 '확인' 버튼을 클릭하면 차트 모양이 다음과 같이 됩니다. 주황색은 2017년, 파란색은 2018년 데이터가 되겠습니다. '아, 두 개의 동그라미를 선으로 연결하고 양쪽 동그라미 크기를 키우면 원하는 모양이 될 것 같아.' 하는 생각이 불현듯 드시지요? ^^;

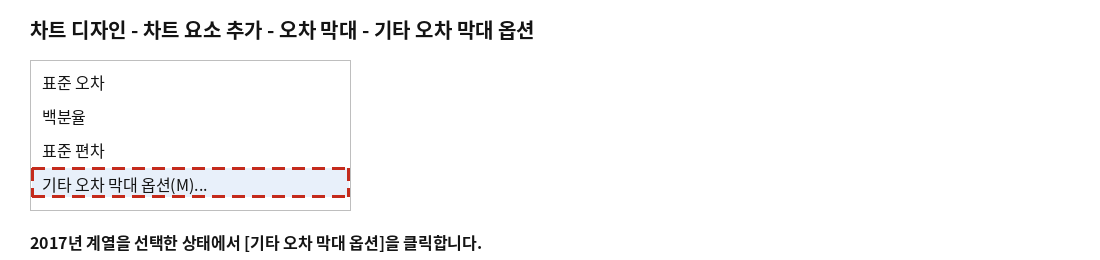

(4) 2017, 2018년 데이터 사이에 연결선을 넣어 보겠습니다. X0554 강좌에서 사용했던 오차 막대를 이용합니다. 2017년 계열(주황색)을 선택하고 '차트 디자인' 탭의 '차트 요소 추가 - 오차 막대 - 기타 오차 막대 옵션' 메뉴를 선택합니다.

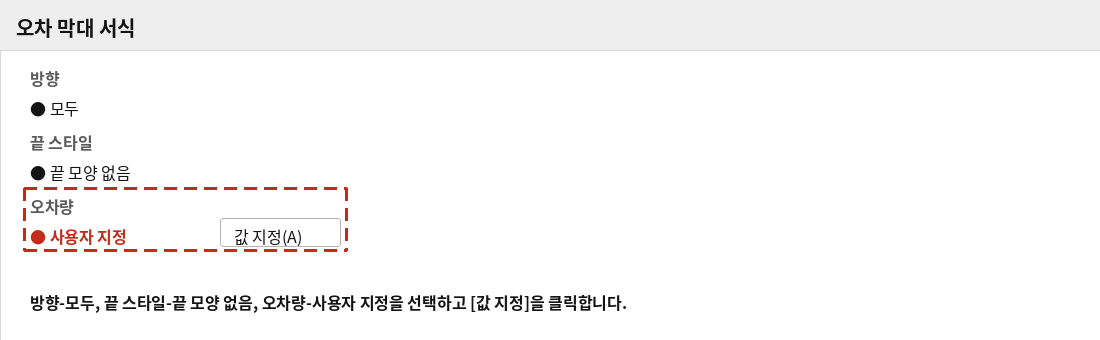

(5) '오차 막대 서식' 창에서 '방향 - 모두', '끝 스타일 - 끝 모양 없음', '오차량 - 사용자 지정' 항목을 선택하고 '값 지정'을 클릭합니다.
만약 '가로 오차 막대'가 아니라 '세로 오차 막대'가 표시된다면 X0554 강좌 하단의 [참고]를 살펴보시기 바랍니다.

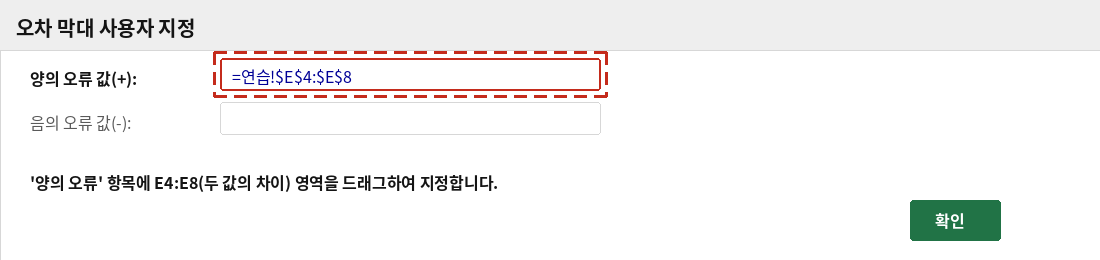

(6) '오차 막대 사용자 지정' 대화상자에서 '양의 오류' 항목을 선택하고 E4:E8 영역을 마우스로 드래그합니다.

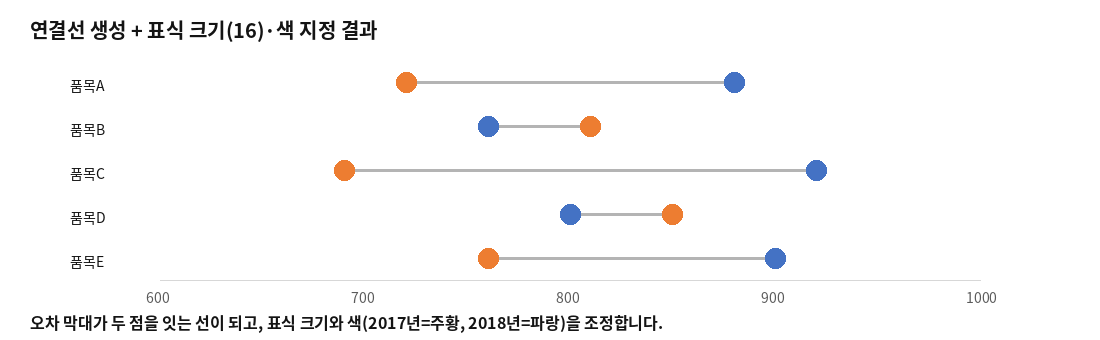

(7) '확인' 버튼을 클릭합니다. 2017년과 2018년 계열이 서로 연결됩니다.
(8) 2017년 계열을 마우스 오른쪽 버튼으로 클릭(또는 <Ctrl>+1)하고 '데이터 계열 서식' 메뉴를 선택합니다. '데이터 계열 서식' 창에서 '채우기 및 선 - 표식 - 기본 제공' 항목을 선택하고 '크기' 값을 16으로 지정합니다. '색'은 빨간색을 선택합니다.
(9) 같은 방법으로 2018년 계열의 표식을 설정합니다. 다른 것은 똑같고 '색'만 파란색을 선택하면 되겠습니다. '완성 예'를 참고하여 '오차 막대'의 색과 너비, '표식'의 크기와 도형 효과를 지정합니다.
참고: '양의 오류 값'과 '음의 오류 값' 나타내기

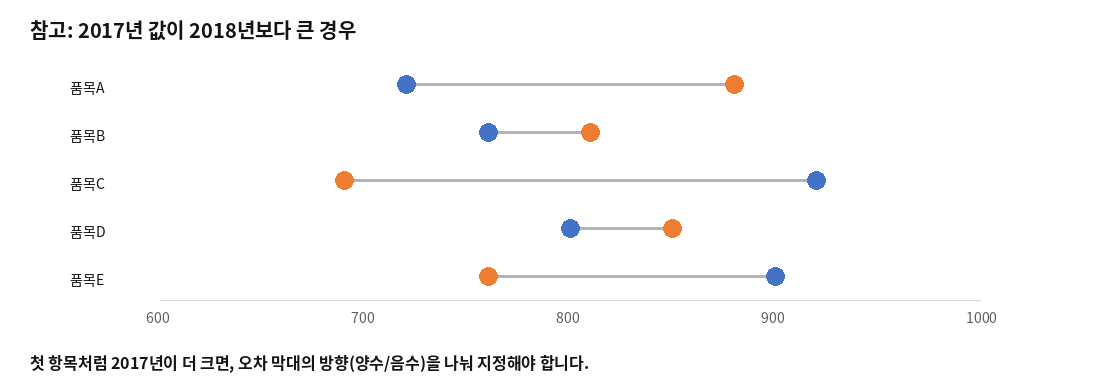

만약 아래 차트와 같이 2017년 데이터가 2018년 데이터보다 크다면 어떻게 처리하면 좋을까요?
① 가로 오차 막대 서식의 '사용자 지정 - 값 지정' 버튼을 클릭합니다.

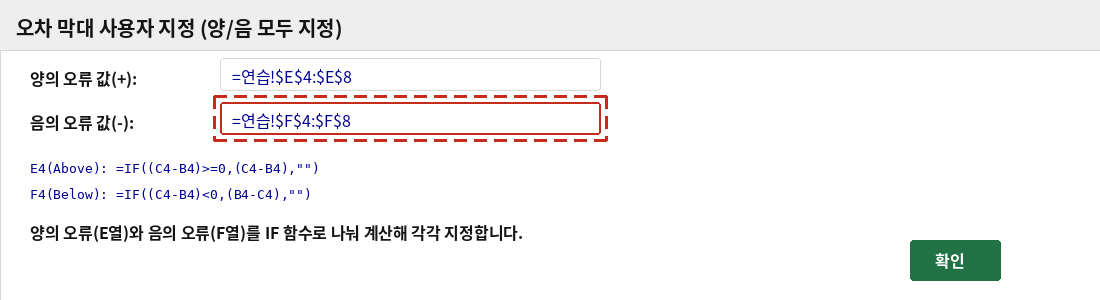

② '오차 막대 사용자 지정' 대화상자에서 '양의 오류 값'과 '음의 오류 값'을 각각 지정합니다.
③ E4, F4 셀에는 아래와 같은 수식이 들어있습니다. If 함수를 사용한 간단한 논리식입니다.
E4(Above): =IF((C4-B4)>=0,(C4-B4),"")
F4(Below): =IF((C4-B4)<0,(B4-C4),"")순서대로 따라해 보시고, 도중에 잘 이해가 안되는 부분이 있으면 언제든 질문하시기 바랍니다. 내용이 많다고 흥분(?)하기 없기!
참고: 이미지에 대하여
이 글은 원래 네이버 포스트에 게재되었던 글로, 네이버 포스트 서비스 종료로 네이버 블로그로 옮기는 과정에서 원본 이미지가 소실되었습니다. 위 이미지는 본문 설명을 바탕으로 재구성한 예시 화면이며, 실제 엑셀 화면과 세부 디자인은 다를 수 있습니다.
정리 — 덤벨 차트 만드는 순서
| 단계 | 핵심 작업 |
|---|---|
| 1. 분산형 삽입 | 가로축 최소값 조정, 세로축·눈금선 제거 |
| 2. 계열 추가 | 데이터 선택 - 추가 - 계열 편집(X값·Y값 지정) |
| 3. 오차 막대 연결 | 끝 모양 없음 + 사용자 지정 값(차이 범위) |
| 4. 표식 서식 | 크기 16, 계열별 색 지정 |
| 5. 양/음 오류 대응 | IF로 양/음 오류 값 분리 계산 후 각각 지정 |
자주 묻는 질문 (FAQ)
Q1. 덤벨 차트란 무엇인가요?
같은 항목의 두 시점(또는 두 값)을 점으로 표시하고 선으로 이어, 아령이나 DNA 나선 구조처럼 보이는 차트입니다. 두 값의 차이와 방향을 한눈에 비교할 때 유용합니다.
Q2. 두 점을 잇는 선은 어떻게 만드나요?
오차 막대의 오차량을 '사용자 지정'으로 설정하고, 양의 오류 값에 두 값의 차이를 계산한 범위를 지정합니다. 끝 스타일을 '끝 모양 없음'으로 하면 막대가 단순한 연결선처럼 보입니다.
Q3. 2017년 값이 2018년보다 큰 항목이 섞여 있으면 어떻게 하나요?
IF 함수로 양의 오류 값과 음의 오류 값을 각각 계산해(예: 차이가 0 이상이면 양의 오류에, 미만이면 음의 오류에) 오차 막대 사용자 지정 대화상자에 두 값을 모두 지정하면 됩니다.
