강의 제목: 타일 차트 만들기

들어가기 전에: 사흘만 볼 수 있다면

오래 전 엑셀 파일로 진행하던 강의를 웹 글로 복원한 것이라, "버튼을 눌러보세요"처럼 엑셀에서 직접 조작하라는 표현이 남아 있을 수 있습니다. 결과는 본문의 그림이나 표로 확인하실 수 있으며, 현재와 맞지 않는 내용은 보완하되 전반적인 스타일은 당시의 갬성(?)을 유지했습니다.

사흘만 볼 수 있다면 첫째 날은 사랑하는 이의 얼굴을 보겠다. 둘째 날은 밤이 아침으로 변하는 기적을 보리라. 셋째 날은 사람들이 오가는 평범한 거리를 보고싶다. 단언컨대, 본다는 것은 가장 큰 축복이다

헬렌켈러의 <사흘만 볼 수 있다면>에 나오는 구절입니다. 기적이란 뇌사 판정 받은 사람이 눈을 뜬다거나 로또에 당첨되거나 하는 것만은 아닐 겁니다. 아침에 눈을 뜨고 밤이 되면 잠드는 것, 주어지는 하루하루를 무사히 보내는 것, 그 또한 크나큰 행운입니다.

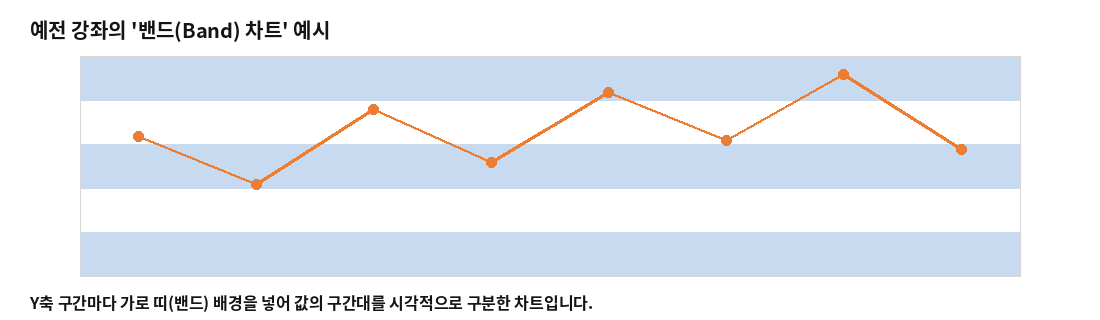

오래 전 어느 강좌에서 이렇게 생긴 '밴드(Band) 차트'를 만들었던 기억이 납니다.

아이엑셀러

"엉? 그런 걸 언제 만들었다고 그래요?"

하는 분은 아래 강좌를 살펴보고 오세요. 어차피 오늘 강좌를 따라하려면 '밴드 차트' 만들 때 나왔던 개념에 대한 이해가 필요하니까 리마인드 하고 오시기 바랍니다.

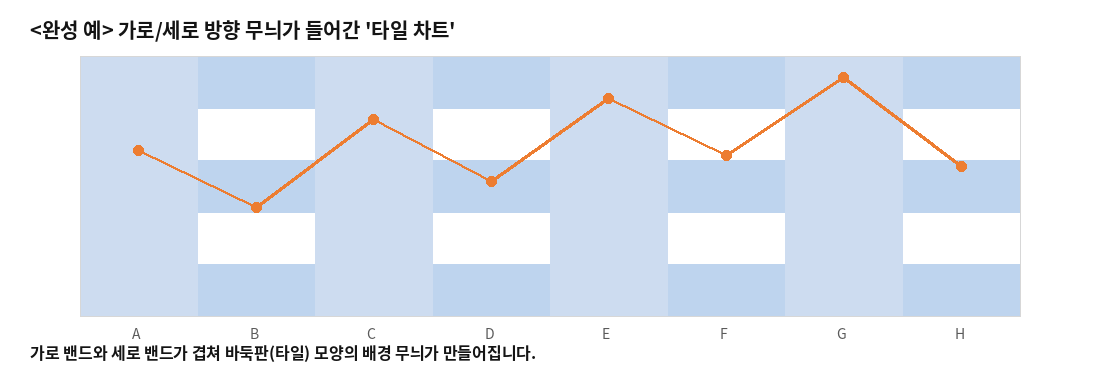

이번 시간에는 이것을 조금 응용하여 이런 형태의 차트를 만들어 보겠습니다. 이름하야 '타일 차트'라고 붙여보았습니다.

아이엑셀러

저자: 권현욱(엑셀러), 아이엑셀러 대표

필자는 Excel 컨설턴트, 작가, 그리고 크리에이터입니다. 현재 Microsoft Excel MVP이며, 『챗GPT+엑셀 업무자동화 정석』을 비롯한 10여 권의 도서를 집필했습니다. Excel 자동화 및 생산성 향상 분야에서 25년 넘는 경력을 보유하고 있습니다.

권현욱(엑셀러) 님의 최신 포스트:

최신 글을 불러오는 중...

타일 차트 만들기

핵심 요약: 보조 축 + 간격 너비로 만드는 타일 차트

0과 1이 반복되는 가로무늬·세로무늬 보조 계열을 묶은 세로 막대형으로 바꾸고, 보조 축 최대값 1 + 간격 너비 0으로 줄무늬를 만든 뒤 반투명 도형을 겹치면 완성됩니다.

Step 1: 가로무늬 계열({0,1,...}) 추가 → 보조 축·간격 너비 조정
Step 2: 세로무늬 계열({1,0,...}) 추가 → 같은 방식으로 조정
Step 3: 반투명 도형을 복사해 두 계열에 붙여넣기
마무리: 데이터 레이블 추가로 완성

Step 1: 가로 무늬 만들기

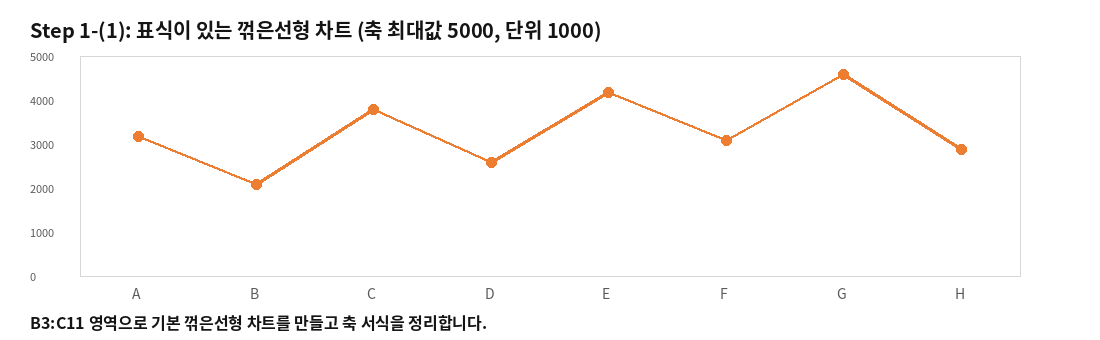

(1) 예제 파일의 B3:C11 영역을 이용하여 '표식이 있는 꺾은선형' 차트를 작성합니다. 다른 부분은 크게 손대지 않았고, 축의 최대값을 5000, '기본' 단위를 1000으로 설정하고, 차트 영역의 색상을 지정해 주었습니다.

아이엑셀러

(2) 차트에 새로운 서식을 추가하기 위해 계열을 하나 추가합니다. 차트의 그림 영역을 마우스 오른쪽 버튼으로 클릭하고 '데이터 선택' 메뉴를 클릭합니다. '데이터 원본 선택' 대화상자에서 '추가' 버튼을 클릭하면 '계열 편집' 대화상자가 나오는데, 여기서 '계열 이름'과 '계열 값'을 다음과 같이 지정합니다.

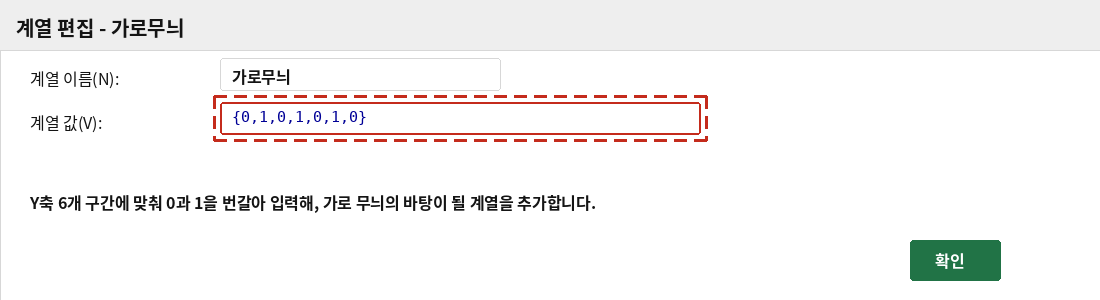

계열 편집 대화상자에서 가로무늬 계열의 값을 {0,1,0,1,0,1,0}으로 지정하는 화면

아이엑셀러

{0, 1, 0, 1, 0, 1, 0}이 의미하는 것은?
Y 축의 눈금을 중심으로 막대 차트를 삽입하여 가로 무늬 효과를 주기 위한 것입니다. Y축 눈금이 0 ~ 5000까지 6개 구간이 있으므로 0과 1을 6번 교대로 적어주었습니다.

(3) '확인' 버튼을 클릭하면 '데이터 원본 선택' 대화상자로 돌아갑니다. 여기서 다시 한 번 '확인' 버튼을 클릭하면 차트의 X축 부분에 새로운 계열이 추가됩니다. 추가된 계열을 마우스 오른쪽 버튼으로 클릭하고 '계열 차트 종류 변경' 메뉴를 선택합니다.

(4) '가로무늬' 계열의 차트 종류를 '묶은 세로 막대형'으로 지정하고 '확인' 버튼을 클릭합니다.

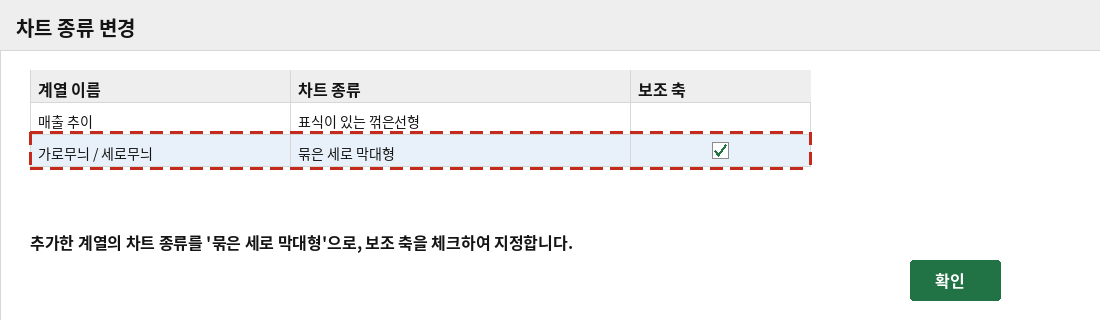

차트 종류 변경 대화상자에서 무늬 계열을 묶은 세로 막대형과 보조 축으로 지정하는 화면

아이엑셀러

(5) 새로운 계열이 추가되었습니다. 보조 축에 대한 설정을 변경하여 막대형 차트를 상단 끝까지 나타나도록 해보겠습니다. 보조 축을 마우스 오른쪽 버튼으로 클릭하고 '축 서식' 메뉴를 선택합니다.

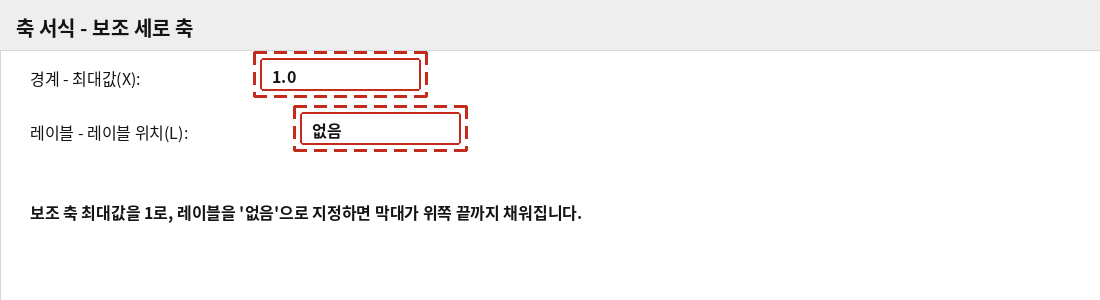

(6) '축 서식' 대화상자에서 '최대값'을 1로 설정합니다.

(7) 축의 레이블을 '없음'으로 지정합니다. 여기까지 진행하면 차트 모양이 아래와 같은 형태가 됩니다.

아이엑셀러

(8) 이번에는 추가한 계열의 너비를 조정합니다. 추가한 '가로무늬' 계열을 마우스 오른쪽 버튼으로 클릭하고 '데이터 계열 서식' 메뉴를 선택합니다. '간격 너비'를 0으로 설정합니다.

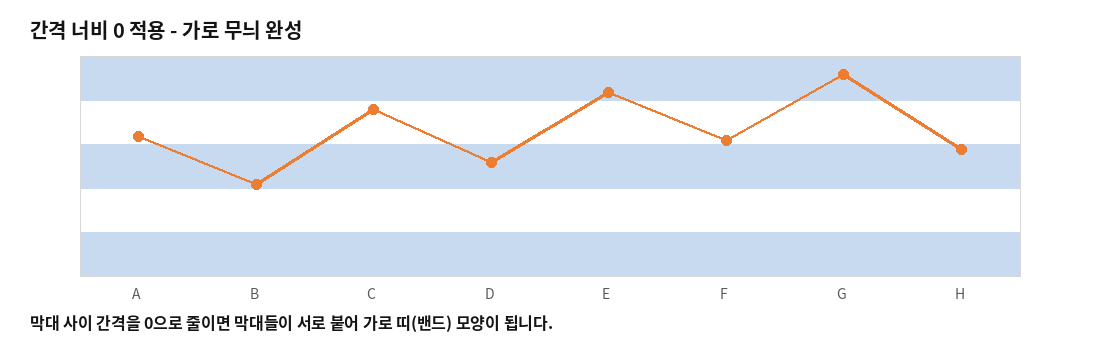

(9) 차트 모양이 다음과 같이 변합니다. 아직 뭔지는 잘 모르겠지만 점점 우리가 원하는 형태로 변화되고 있음을 알 수 있습니다.

아이엑셀러

Step 2: 세로 무늬 만들기

(1) 차트의 그림 영역을 마우스 오른쪽 버튼으로 클릭하고 '데이터 선택' 메뉴를 클릭합니다. '데이터 원본 선택' 대화상자에서 '추가' 버튼을 클릭하고 '계열 이름'과 '계열 값'을 다음과 같이 지정합니다.

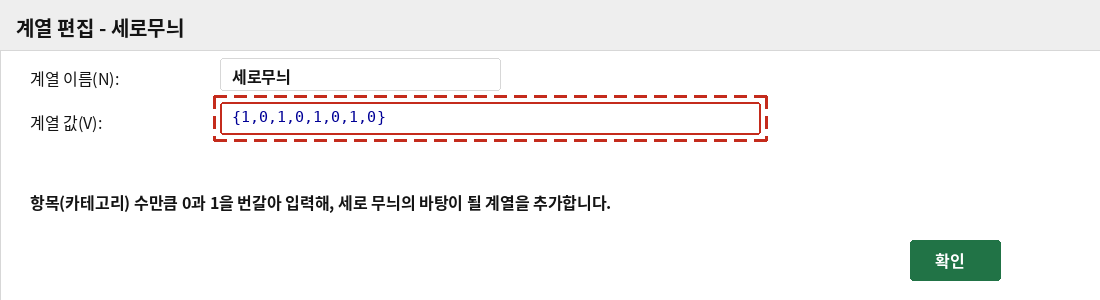

계열 편집 대화상자에서 세로무늬 계열의 값을 {1,0,1,0,...}으로 지정하는 화면

아이엑셀러

(2) '확인' 버튼을 눌러 '데이터 원본 선택' 대화상자로 돌아간 다음, '확인' 버튼을 클릭하면 새로운 계열이 추가됩니다. 추가된 계열을 마우스 오른쪽 버튼으로 클릭하고 '계열 차트 종류 변경' 메뉴를 선택합니다.

(3) 이번에는 '묶은 세로 막대형' 차트를 선택하고 '확인' 버튼을 클릭합니다. (위에서 본 [차트 종류 변경] 대화상자와 같은 방식입니다.)

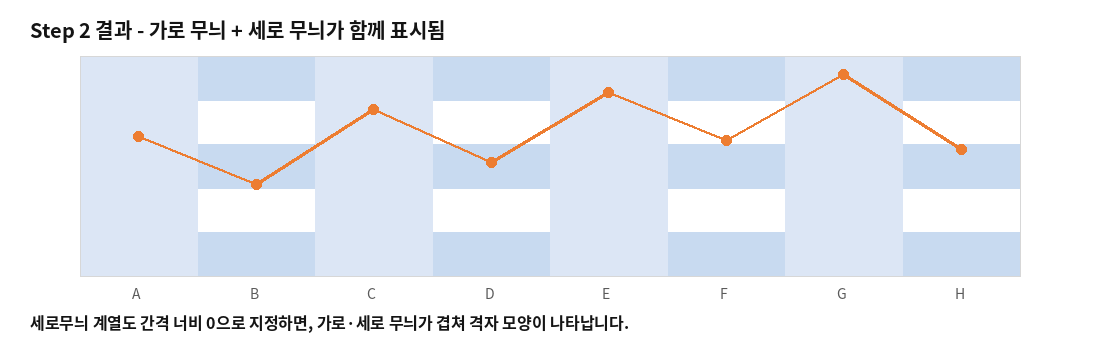

(4) Step 1의 (8)과 같은 방법으로 추가한 계열의 '데이터 계열 서식 - 간격 너비'를 0으로 지정합니다.

아이엑셀러

Step 3: 계열의 투명도 설정

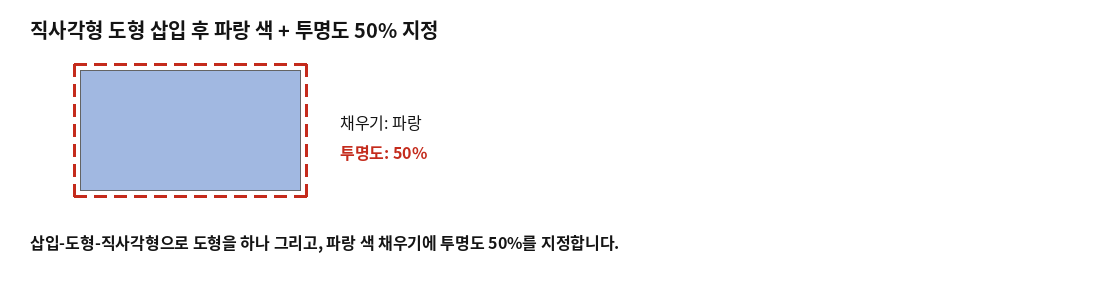

(1) 차트 주변 적당한 곳에 '삽입 - 도형 - 직사각형' 메뉴를 이용하여 도형을 하나 삽입합니다. 적당한 색상(여기서는 '파랑')을 지정하고 '투명도'를 '50%' 정도로 지정합니다.

아이엑셀러

(2) 도형을 선택한 채 <Ctrl> + <C> 키를 눌러 복사한 다음, 추가한 2개의 계열에 대해 각각 <Ctrl> + <V> 키를 눌러 붙여넣기 합니다.

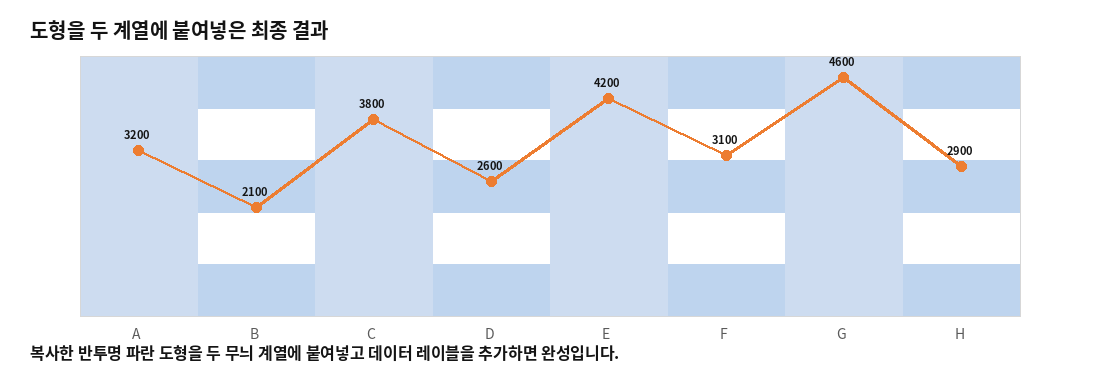

(3) 앞의 [완성 예]를 참고로 '데이터 레이블'을 추가하여 완성합니다.

아이엑셀러

참고: 이미지에 대하여

이 글은 원래 네이버 포스트에 게재되었던 글로, 네이버 포스트 서비스 종료로 네이버 블로그로 옮기는 과정에서 원본 이미지가 소실되었습니다. 위 이미지는 본문 설명을 바탕으로 재구성한 예시 화면이며, 실제 엑셀 화면과 세부 디자인은 다를 수 있습니다. 본문에서 언급된 '밴드 차트 만들기' 강좌는 실제 URL을 확인하지 못해 참조 표시로만 남겼습니다.

정리 — 타일 차트 만드는 순서

단계	핵심 작업
1. 기본 차트	표식이 있는 꺾은선형, 축 최대값 5000
2. 가로무늬 계열	{0,1,...} → 막대형 + 보조 축(최대값 1) + 간격 0
3. 세로무늬 계열	{1,0,...} → 같은 방식으로 조정
4. 투명 도형 적용	파랑 도형(투명도 50%)을 두 계열에 붙여넣기
5. 마무리	데이터 레이블 추가
