갭 차트 만들기

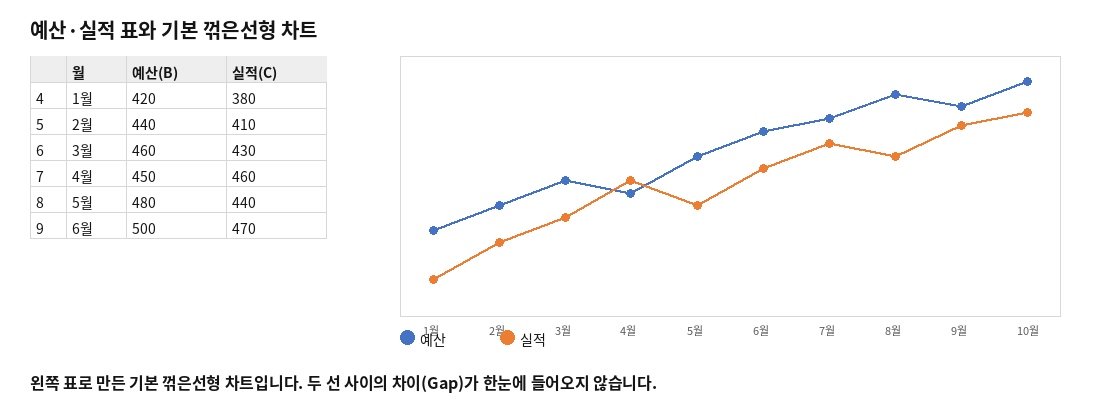

우리가 차트를 작성하는 목적 중 하나는 데이터를 보다 직관적으로 잘 이해하기 위해서입니다. 아래 왼쪽 표를 이용하여 꺾은선형 차트를 작성하면 오른쪽과 같은 형태가 됩니다.

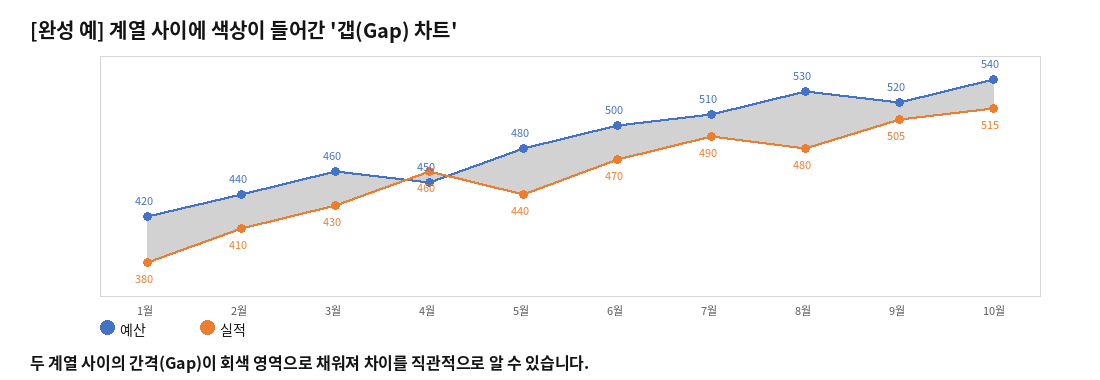

이것을 다음과 같이 계열 사이에 색상을 넣어 표시하면 '데이터의 직관적 이해'라는 목적을 조금 더 쉽게 달성할 수 있습니다. 이것을 무슨 차트라고 부를까 고민하다가 '갭(Gap)' 차트라고 이름붙여 보았습니다(혹시라도 이름과 관련하여 지식재산권 분쟁(?) 같은 것이 발생하면 여러분들이 증인이 돼주세요^^).

Step 1: 기본 차트 생성

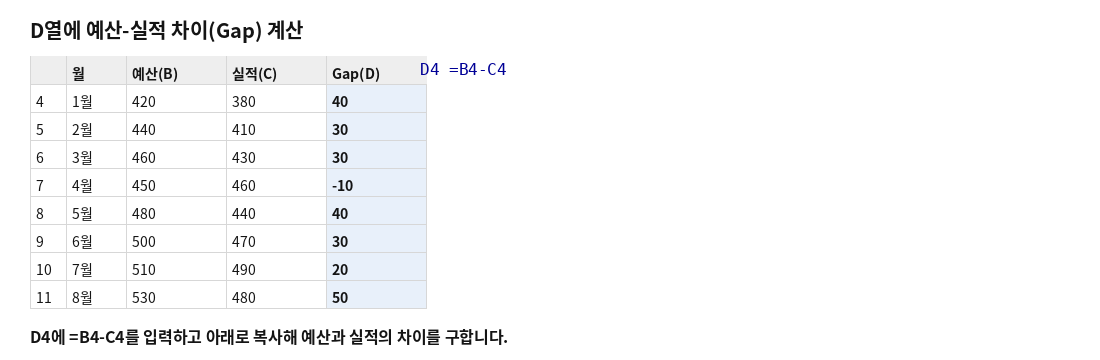

(1) 예산과 실적 사이의 Gap을 구하기 위해 D4 셀에 '=B4-C4'라는 수식을 입력하고 수식을 아래로 복사합니다.

(2) A3:C13 셀을 범위로 지정하고 '표식이 있는 꺾은선형' 차트를 작성합니다. (위에서 본 기본 차트와 같은 모습입니다.)

(3) C4:D14 영역을 범위로 지정하고 <Ctrl> + <C> 키를 누릅니다.

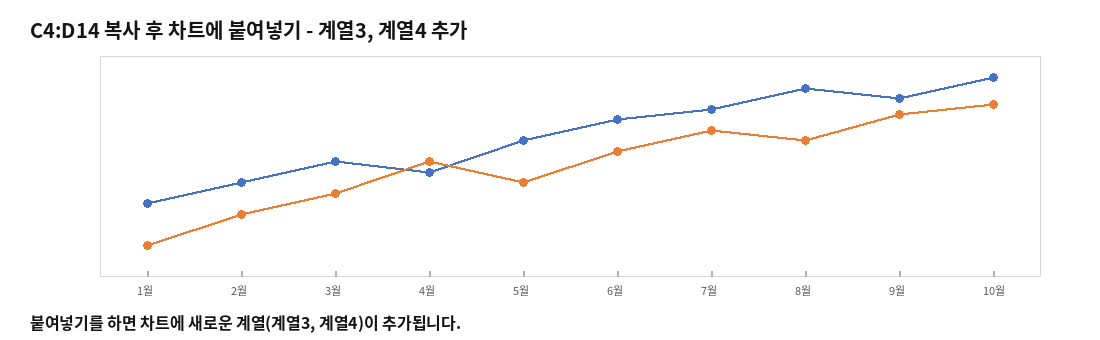

(4) 차트를 선택하고 <Ctrl> + <V> 키를 눌러서 붙여넣기 합니다. 그러면 아래와 같이 '계열3'과 '계열4'가 추가됩니다.

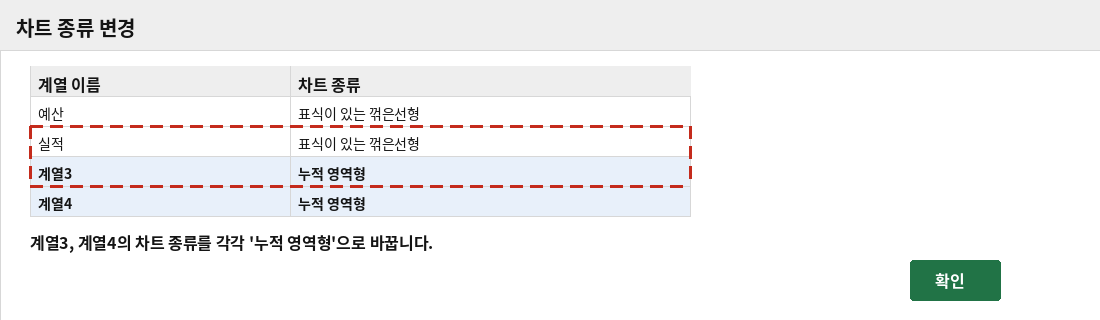

(5) '계열3'을 마우스 오른쪽 버튼으로 클릭하고 '계열 차트 종류 변경' 메뉴를 선택합니다. '차트 종류 변경' 대화상자에서 '계열3'과 '계열4'의 차트 종류를 '누적 영역형'으로 각각 바꾼 다음 '확인' 버튼을 누릅니다.

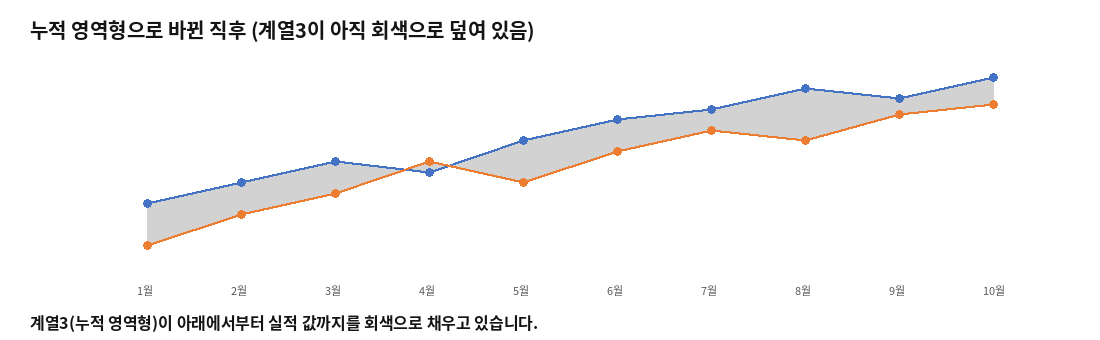

(6) 차트 모양이 다음과 같이 변경되었습니다.

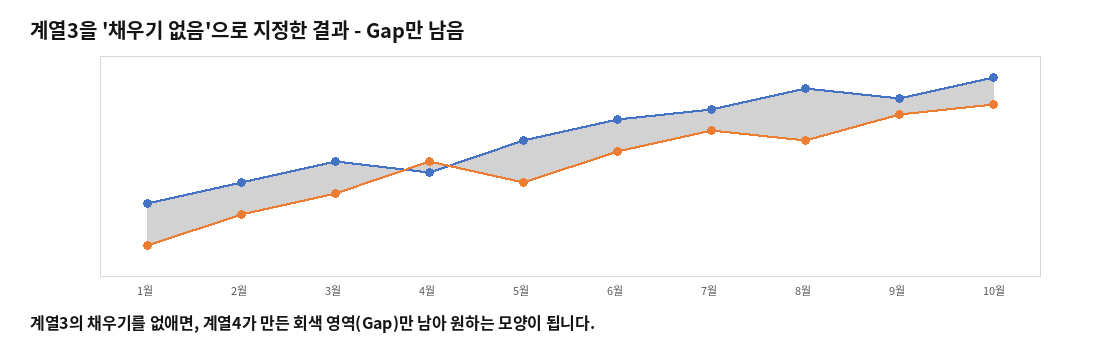

(7) '계열3'(회색 영역형 차트)을 마우스 오른쪽 버튼으로 클릭하고 '데이터 계열 서식' 메뉴를 선택한 다음, '채우기 - 채우기 없음' 항목을 지정합니다.

Step 2: 범례 상자에서 항목 삭제

앞의 예에서 '계열3'과 '계열4'는 두 꺾은선 계열 사이에 색상을 지정하기 위한 더미(dummy) 데이터입니다. 따라서 범례 상자에서 제거해 주는 것이 좋습니다. 범례에서 불필요한 항목을 제거하려면,

(1) 범례를 클릭하여 범례 상자를 선택합니다.

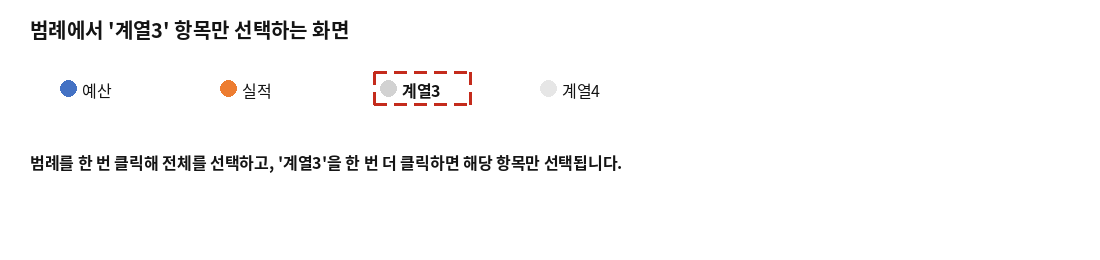

(2) 제거하려는 범례(여기서는 '계열3')를 한 번 더 클릭하면 해당 항목만 선택됩니다.

(3) 이 상태에서 <Del> 키를 누르면 선택한 범례만 삭제됩니다. 같은 방식으로 '계열4' 범례도 삭제합니다.

Step 3: 데이터 레이블 추가

(1) '예산' 계열을 마우스 오른쪽 버튼으로 클릭하고 '데이터 레이블 추가' 메뉴를 선택합니다.

(2) 추가된 레이블을 마우스 오른쪽 버튼으로 클릭하고 '데이터 레이블 서식' 메뉴를 선택합니다.

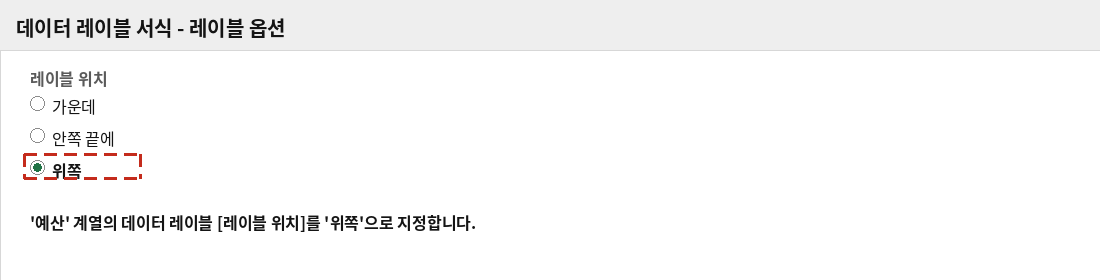

(3) '데이터 레이블 서식'에서 '레이블 위치 - 위쪽' 항목을 선택합니다.

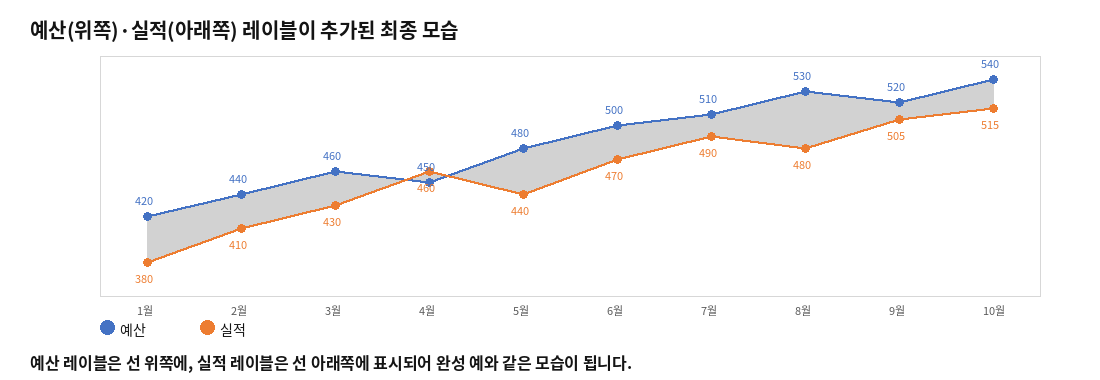

(4) 마찬가지 방법으로 '실적' 계열에 대해서도 레이블을 추가하고 '레이블 위치'를 '아래쪽'으로 지정하면 차트 형태가 다음과 같이 됩니다.

앞의 [완성 예]를 참고로 차트의 나머지 서식과 크기를 조정하여 완성합니다.

정리 — 갭 차트 만드는 순서

단계	핵심 작업
1. Gap 계산	D4 =B4-C4
2. 더미 계열 추가	C4:D14 복사 → 차트에 붙여넣기
3. 차트 종류 변경	계열3·계열4 → 누적 영역형
4. 채우기 처리	계열3 → 채우기 없음
5. 범례·레이블 정리	더미 계열 범례 삭제, 예산/실적 레이블 추가
