조건부 색상 차트 만들기

보기 좋은 떡이 먹기에도 좋을 지 몰라도 만들기는 그만큼 어려운 법! 그것이 세상사 이치입니다. 조건부 색상 차트 또한 마찬가지입니다. 구간별 분포를 직관적으로 이해하기는 편리하지만 차트를 작성하기 전에 선행해야 할 작업들이 있습니다. 그래도 전혀 어렵지는 않으니까 미리 겁먹지 마시도록!!

Step 1: 구간별 보조 열 만들기

Workplace 시트의 D3, E3, F3 셀에는 다음과 같은 수식이 입력되어 있습니다.

D3:  =IF(C3<=50,C3,"")
E3:  =IF(AND(C3>50,C3<=70),C3,"")
F3:  =IF(AND(C3>70,C3<=100),C3,"")

Step 2: 차트 작성 및 데이터 계열 지정

(1) B2:C12 영역을 범위로 지정하고 "묶은 세로 막대형" 차트를 작성합니다.

(2) 차트가 선택된 상태에서 "디자인" 탭의 "데이터" 그룹에 있는 "데이터 선택" 아이콘을 클릭합니다.

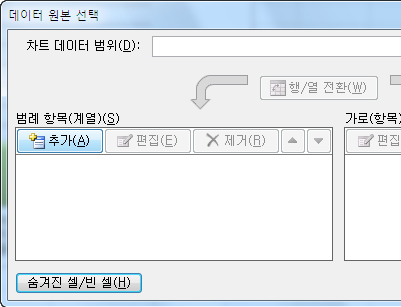

(3) '데이터 원본 선택' 대화상자에서 '범례 항목(계열)'란에 표시된 계열이 있으면 '제거' 버튼을 눌러 지운 다음, '추가' 버튼을 클릭합니다.

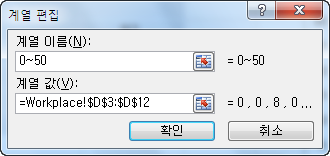

(4) '계열 편집' 대화상자가 나타나면 다음과 같이 지정하고 '확인' 버튼을 누릅니다.

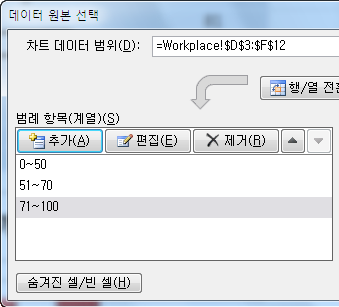

(5) 동일한 방법으로 나머지 계열도 추가합니다.

대화상자 오른쪽의 '가로(항목) 축 레이블'란은 '편집' 버튼을 누르고 B2:B12 영역을 범위로 지정하면 됩니다.

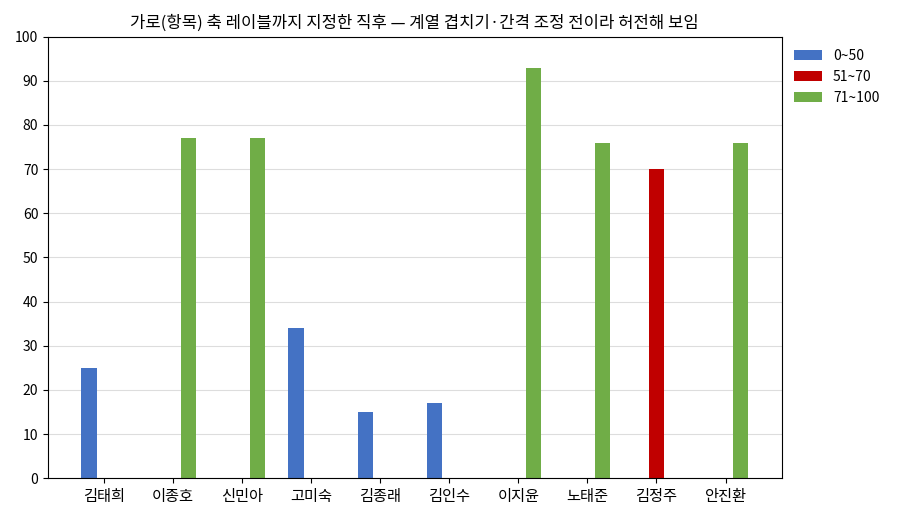

여기까지 마치면 아래와 같은 형태의 차트가 만들어집니다.

어딘가 허전해 보이긴 합니다만 자세히 보니 점수 구간별로 계열의 색상이 다르게 표시되는군요.

Step 3: 차트 서식 다듬기

임의의 계열(막대)을 마우스 오른쪽 버튼으로 클릭한 다음, '데이터 계열 서식' 메뉴를 선택합니다.

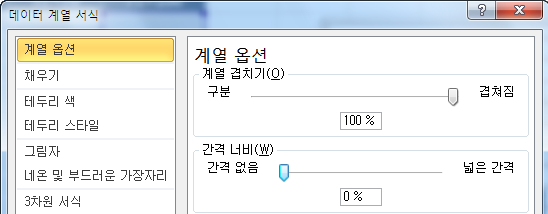

'계열 겹치기'와 '간격 너비' 값을 그림과 같이 100%, 0%로 각각 지정하고 '닫기' 버튼을 클릭합니다.

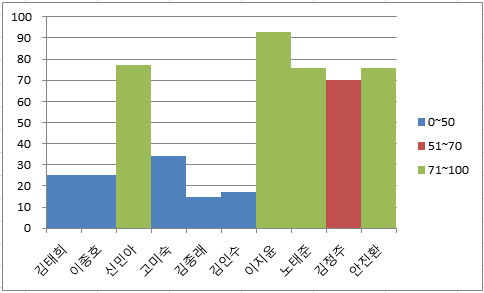

이제 차트의 모양은 아래와 같은 형태가 됩니다.

'채우기' 항목과 '서식' 탭의 '도형 효과' 아이콘을 이용하여 차트를 완성합니다.

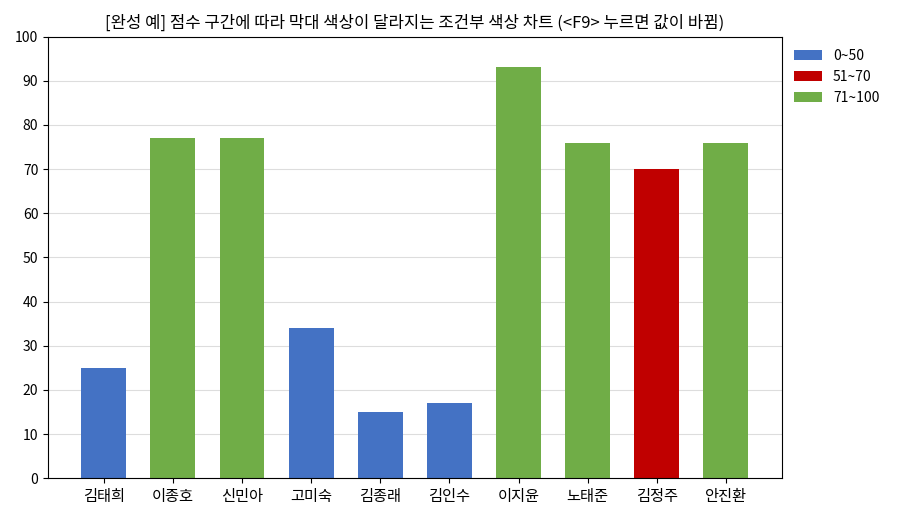

이렇게 하면, 특정한 구간별로(Conditional) 색상이 다르게 표시되는 차트가 됩니다.

다음 시간에…

정리 — 조건부 색상 차트 만들기

단계	핵심 작업
1. 보조 열 작성	D/E/F열에 구간별 IF 수식으로 0~50, 51~70, 71~100 나누기
2. 계열 추가	데이터 선택 → 세 보조 열을 각각 계열로 추가, 가로축 레이블 지정
3. 서식 조정	데이터 계열 서식 → 계열 겹치기 100%, 간격 너비 0%
4. 마무리	채우기 색·도형 효과로 계열별 색상과 스타일 정리
