- 강의 제목: 내가 만든 차트를 서식 파일로 등록하기
들어가기 전에
오래 전 엑셀 파일로 진행하던 강의를 웹 글로 복원한 것이라, "버튼을 눌러보세요"처럼 엑셀에서 직접 조작하라는 표현이 남아 있을 수 있습니다. 결과는 본문의 그림이나 표로 확인하실 수 있으며, 현재와 맞지 않는 내용은 보완하되 전반적인 스타일은 당시의 갬성(?)을 유지했습니다.
세월은 어김없이 흐르고 흘러… 어느덧 가을… 그리고 추석을 앞두고 있습니다.
데이터 계열 간의 격차가 현저하게 차이가 나거나 표시 단위 자체가 다른 경우에는 하나의 축에 표현하기가 어렵습니다.
이런 경우 '이중 축 혼합형 차트'를 만들어야 하는데… 그런데 2007 버전부터는 아무리 찾아봐도 이중 축 혼합형 차트라는 것은 기본 메뉴에 보이지 않습니다.
이번 시간에는 "이중 축 혼합형 차트"를 만든 다음, 서식 파일에 등록하여 사용하는 방법에 대해 살펴보도록 하죠.
- 최신 글을 불러오는 중...
내가 만든 차트를 서식 파일로 등록하기
핵심 요약: 보조 축 + 차트 종류 변경, 그리고 서식 파일 등록
묶은 세로 막대형 차트에서 격차가 큰 계열에 보조 축을 지정하고 차트 종류를 꺾은선형으로 변경하면 이중 축 혼합형 차트가 완성됩니다. 이를 서식 파일로 저장해 두면 다음부터 바로 불러와 쓸 수 있습니다.
- 1단계: 묶은 세로 막대형 차트 작성
- 2단계: 격차가 큰 계열을 보조 축으로 지정
- 3단계: 그 계열의 차트 종류를 꺾은선형으로 변경
- 4단계: 완성한 차트를 '서식 파일로 저장'해 재사용
이중 축 혼합형 차트 만들기
묶은 세로 막대형 차트 만들기
엑셀 2007 버전부터는 이중 축 혼합형 차트를 바로 만들 수는 없습니다. 대신 '묶은 세로 막대형 차트'를 먼저 만든 다음, 보조 축을 추가하는 방법을 통해 만들 수 있습니다.

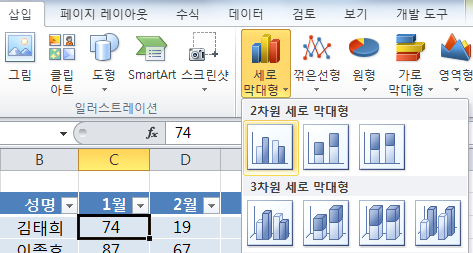

Workplace 시트에서 표 내부의 셀을 하나 선택합니다. '삽입' 탭의 차트 그룹에서 '세로 막대형' 아이콘을 클릭합니다. '2차원 세로 막대형' 범주의 '묶은 세로 막대형'을 선택합니다.

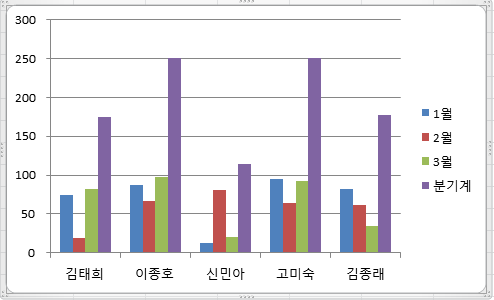

각 월별 데이터와 분기계 데이터의 차이가 커서 데이터의 추세를 직관적으로 알아보기 어렵습니다.
이것은 데이터 계열 간의 축을 다르게 설정하면 해결됩니다.
보조 축 설정하기

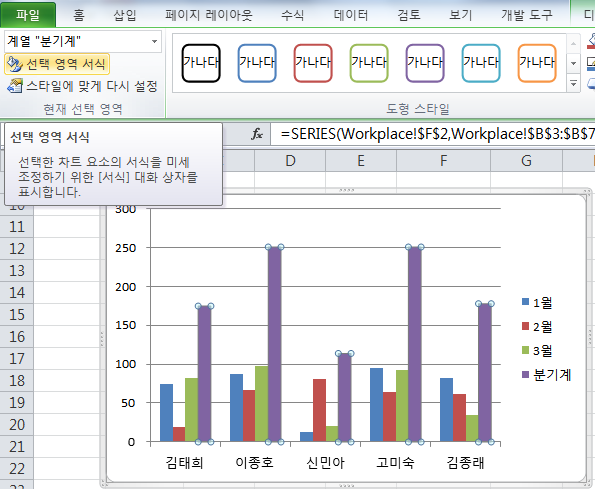

'분기계' 계열의 막대를 하나 선택하고 '차트' 도구의 '서식' 탭에서 '선택 영역 서식'을 클릭합니다.

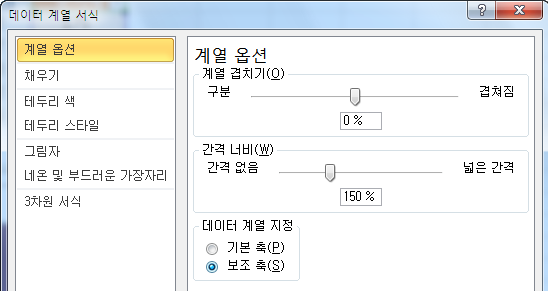

'데이터 요소 서식' 대화상자에서 '데이터 계열 지정 - 보조 축' 항목을 선택하고 '닫기' 버튼을 클릭합니다.

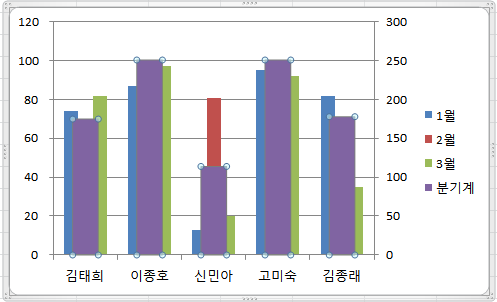

그러면 차트의 형태가 다음과 같이 바뀝니다. 뭐가 달라졌나 찬찬히 살펴보니… 축이 하나 더 생겼군요. 왼쪽 축은 각 월별 데이터, 오른쪽 축은 분기계 데이터에 해당되는군요.
이제 분기계 계열의 차트 종류만 꺾은선형으로 바꾸어 주면 되겠습니다.

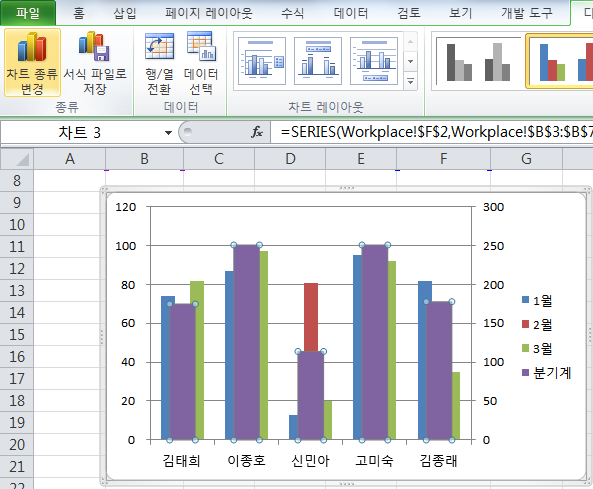

분기계 계열을 선택하고 '차트' 도구의 '디자인' 탭에서 '차트' 그룹에 있는 '차트 종류 변경' 아이콘을 클릭합니다(혹은 분기계 계열 중 하나를 마우스 오른쪽 버튼으로 클릭한 다음, 단축 메뉴에서 '계열 차트 종류 변경'을 클릭해도 됩니다).

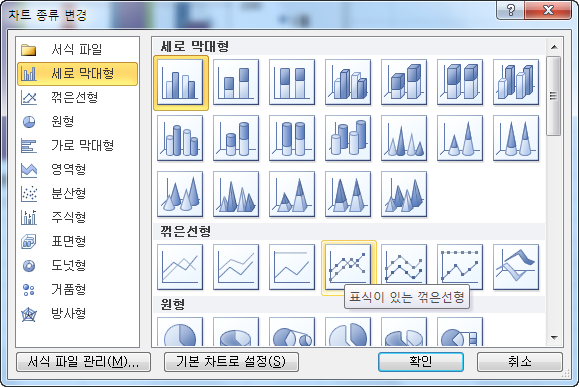

'차트 종류 변경' 대화상자에서 '꺾은선형 - 표식이 있는 꺾은선형'을 선택하고 '확인' 버튼을 클릭합니다.

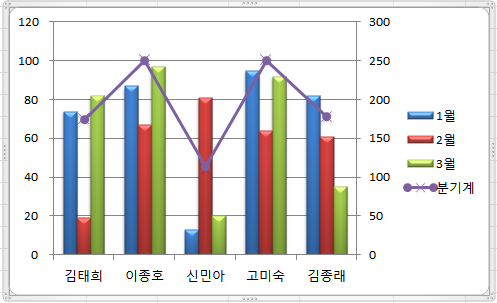

각자 취향에 맞는 형태로 서식을 지정하여 차트를 완성합니다.
차트를 서식 파일로 등록하기
그런데요, 이중 축 차트를 만들 때마다 매번 이런 과정을 거치는 것이 번거롭게 여겨지는데 정녕 다른 방법은 없나요?
"궁즉통"이요, "필요는 발명의 어머니"라... 이런 경우에는 '차트 서식 파일'에 등록해 두고 사용하면 편리합니다.
추가할 차트(여기서는 앞서 만들어 둔 '이중 축 혼합형 차트'가 되겠지요?)를 선택하고 '차트' 도구의 '디자인' 탭의 '종류' 그룹에서 '서식 파일로 저장' 아이콘을 클릭합니다.

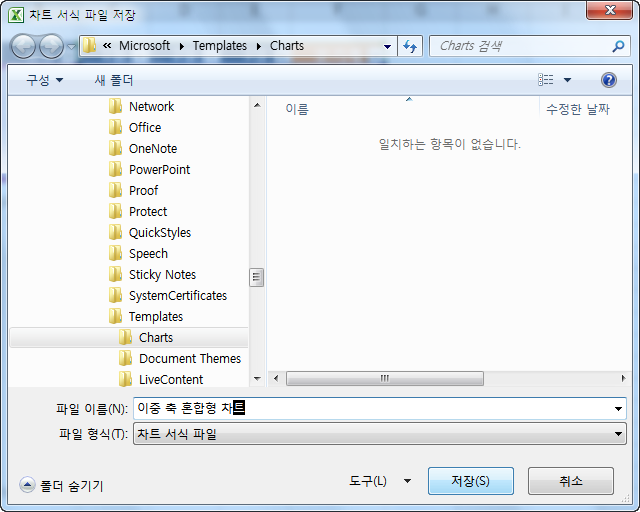

'차트 서식 파일 저장' 대화상자가 나타납니다. '파일 이름' 부분에 적당한 이름을 입력하고 '저장' 버튼을 클릭합니다.
제대로 차트 서식 파일이 추가되었는지 확인을 해 보아야겠지요?

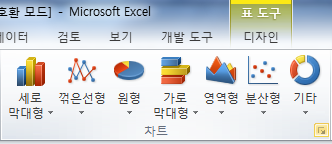

Workplace 시트의 표 내부에 있는 셀을 하나 선택하고 '삽입' 탭의 '차트' 그룹의 오른쪽 하단 끄트머리에 있는, 희끄무레하고 보일락 말락한, 정확한 이름이 무엇인지 그 누구도 모르는 이 아이콘을 클릭합니다.
이 애매한 버튼을 이제부터 '차트 대화상자 표시 아이콘'이라고 부릅니다~잉! 어디가서 "오른쪽 끄트머리에 있는, 희끄무레하고…" 이렇게 부르기 없깁니다~잉. 앞으로는 꼭 '차트 대화상자 표시 아이콘'이라고 부르깁니다~잉!(개콘 애정남 최효종 버전으로!!!)

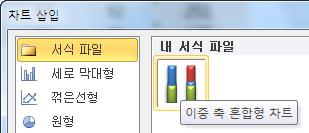

그러면 '차트 삽입' 대화상자가 나타나죠? '서식 파일'을 클릭하면 '내 서식 파일' 범주에 저장된 서식 파일이 표시됩니다. '이중 축 혼합형 차트'를 선택하고 '확인' 버튼을 클릭합니다.
저장된 서식 파일 지우기
사용자가 추가한 차트 서식 파일은 당연히 삭제가 가능합니다.

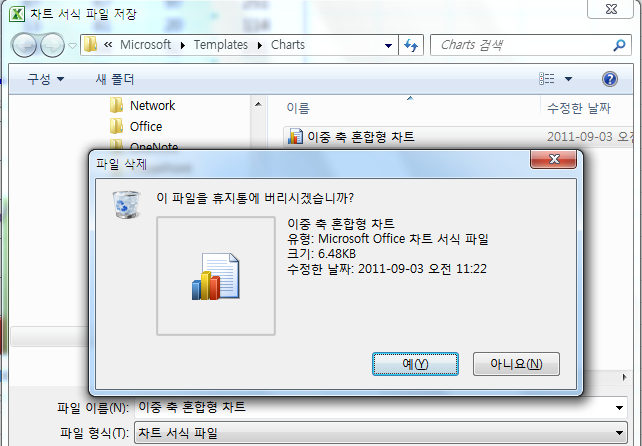

차트를 선택한 상태에서 '차트' 도구의 '디자인' 탭의 '종류' 그룹에서 '서식 파일로 저장' 아이콘을 클릭합니다. '차트 서식 파일 저장' 대화상자가 나타나면 삭제할 차트 서식 파일을 선택하고 <Del> 키를 누른 다음, '예'를 클릭합니다(마우스 오른쪽 버튼을 클릭하고 '삭제' 메뉴를 선택해도 됩니다).
더 이상 사용하지 않는 차트 서식 파일은 반드시 지우시기 바랍니다.
다음 시간에…
정리 — 이중 축 혼합형 차트 만들기 · 서식 파일 등록
| 단계 | 핵심 작업 |
|---|---|
| 1. 기본 차트 | 묶은 세로 막대형 차트 작성 |
| 2. 보조 축 지정 | 격차가 큰 계열 선택 → 선택 영역 서식 → 보조 축 |
| 3. 차트 종류 변경 | 그 계열만 '표식이 있는 꺾은선형'으로 변경 |
| 4. 서식 파일 등록 | 완성한 차트를 '서식 파일로 저장' → 다음부터 재사용 |
| 5. 서식 파일 삭제 | 차트 서식 파일 저장 대화상자에서 선택 후 Del |
자주 묻는 질문 (FAQ)
Q1. 엑셀 2007 이후에는 왜 '이중 축 혼합형 차트'가 메뉴에 안 보이나요?
엑셀 2007부터는 이중 축 혼합형 차트를 바로 만드는 기본 메뉴가 사라졌습니다. 대신 묶은 세로 막대형 차트를 만든 뒤, 특정 계열에 보조 축을 지정하고 차트 종류를 바꾸는 방식으로 직접 만들어야 합니다.
Q2. 특정 계열에만 보조 축을 지정하려면 어떻게 하나요?
보조 축으로 옮기고 싶은 계열(막대)을 선택한 뒤 '선택 영역 서식'을 열고, '데이터 계열 지정'에서 '보조 축'을 선택하면 됩니다.
Q3. 완성한 차트를 매번 새로 만들지 않고 재사용하려면요?
차트를 선택한 상태에서 '디자인' 탭의 '서식 파일로 저장'을 클릭해 이름을 지정해 저장해 둡니다. 이후에는 '삽입' 탭 차트 그룹의 '차트 대화상자 표시 아이콘'을 눌러 '서식 파일 - 내 서식 파일'에서 바로 불러와 쓸 수 있습니다.
마치며
VBA에 대한 기초 지식을 공부하실 분은 아이엑셀러 닷컴 사이트 상단 메뉴에서 [Excel 강의] - [Excel 입문]을 먼저 보시면 이해하기 쉽습니다.
