- 강의 제목: 파레토 차트 만들기
들어가기 전에
오래 전 엑셀 파일로 진행하던 강의를 웹 글로 복원한 것이라, "버튼을 눌러보세요"처럼 엑셀에서 직접 조작하라는 표현이 남아 있을 수 있습니다. 결과는 본문의 그림이나 표로 확인하실 수 있으며, 현재와 맞지 않는 내용은 보완하되 전반적인 스타일은 당시의 갬성(?)을 유지했습니다.
파레토 차트를 엑셀에서 만드는 방법이 궁금합니다. 실제로 어떤 식으로 작성하는지 알고 싶습니다.
파레토 차트는 항목별 빈도를 크기 순으로 나타내는 막대와 누적 구성비를 나타내는 꺾은선 그래프를 결합한 차트입니다.
- 최신 글을 불러오는 중...
파레토 차트 만들기
핵심 요약
항목별 빈도를 내림차순으로 정리하고 구성비와 누적 구성비를 계산한 다음, 빈도 막대와 누적 구성비 꺾은선을 이중 축 혼합형으로 결합하면 파레토 차트를 만들 수 있습니다.
1. 파레토 차트의 개념
파레토 차트는 현상이나 원인을 분류하여 크기 순서에 따라 막대 그래프와 누적 꺾은선 그래프 형태로 표시합니다. 파레토의 법칙 또는 80:20 법칙과 관련해 널리 알려진 표현 방식입니다.
2. 원본 데이터와 구성비 계산
| 유형 | 빈도 | 구성비 | 누적 구성비 |
|---|---|---|---|
| 기호불만족 | 85 | 0.352697095435685 | 0.352697095435685 |
| 피부부작용 | 66 | 0.273858921161826 | 0.62655601659751 |
| 이물질 발견 | 40 | 0.16597510373444 | 0.79253112033195 |
| 포장재 손상 | 23 | 0.0954356846473029 | 0.887966804979253 |
| 내용물 이상 | 17 | 0.0705394190871369 | 0.95850622406639 |
| 원료 이상 | 10 | 0.04149377593361 | 1 |
| 합계 | 241 | 1 | 4.61825726141079 |
3. 파레토 차트 완성 예제

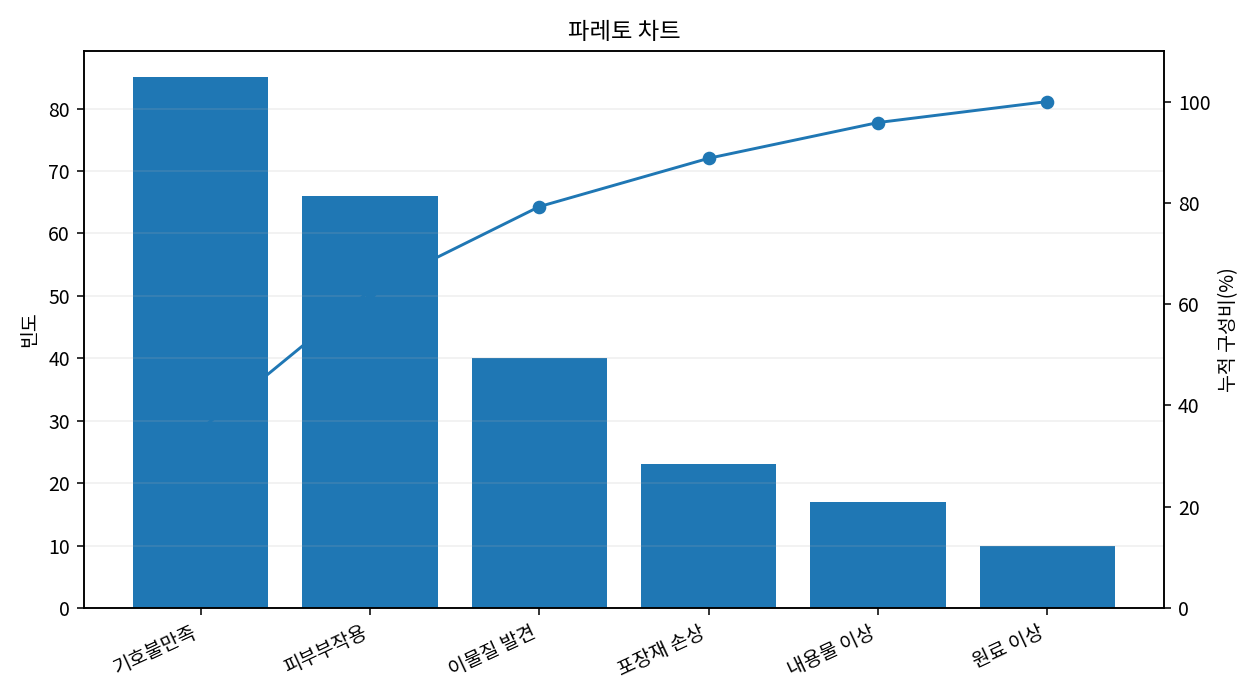

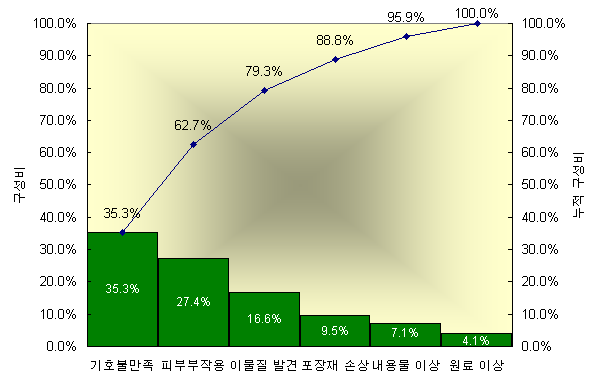

원본 데이터를 이용해 파레토 차트를 작성하면 다음과 같은 형태가 됩니다.
4. 구성비와 누적 구성비

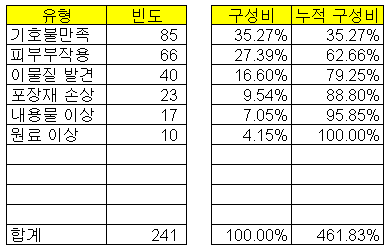

차트를 작성하기 전에 각 요소별 구성비와 누적 구성비를 계산합니다. 구성비는 전체 빈도에서 해당 항목이 차지하는 비율이고, 누적 구성비는 앞에서부터 구성비를 누적한 값입니다.
5. 이중 축 혼합형 차트 작성

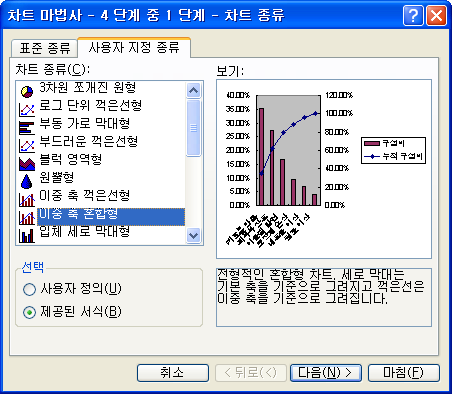

Workplace 시트의 B3:B9, E3:F9 영역을 범위로 지정하고 차트를 작성합니다. 차트 종류는 '사용자 지정 종류-이중 축 혼합형'을 선택합니다.
6. 차트 서식 조정
필요한 서식을 조정하면 빈도는 막대로, 누적 구성비는 꺾은선으로 표시되는 파레토 차트를 완성할 수 있습니다.
정리
| 요소 | 차트 표현 |
|---|---|
| 빈도 | 막대 그래프 |
| 구성비 | 계산용 값 |
| 누적 구성비 | 꺾은선 그래프 |
자주 묻는 질문 (FAQ)
파레토 차트는 무엇인가요?
항목별 빈도를 막대로 표시하고 누적 구성비를 꺾은선으로 표시하는 혼합형 차트입니다.
파레토 차트에서 먼저 계산할 값은 무엇인가요?
항목별 구성비와 누적 구성비를 먼저 계산해야 합니다.
엑셀에서 어떤 차트 종류를 사용하나요?
원본 강좌에서는 사용자 지정 종류의 이중 축 혼합형을 사용합니다.
마치며
파레토 차트를 만들 때는 차트 자체보다 먼저 구성비와 누적 구성비를 정확하게 계산하는 것이 핵심입니다. 이 두 값을 준비한 뒤 이중 축 혼합형으로 표현하면 쉽게 완성할 수 있습니다.
