들어가기 전에
오래 전 엑셀 파일로 진행하던 강의를 웹 글로 복원한 것이라, "버튼을 눌러보세요"처럼 엑셀에서 직접 조작하라는 표현이 남아 있을 수 있습니다. 결과는 본문의 그림이나 표로 확인하실 수 있으며, 현재와 맞지 않는 내용은 보완하되 전반적인 스타일은 당시의 갬성(?)을 유지했습니다.
각 지점별 판매사원 증모(증가 모집) 실적에 대해 시상을 한다고 생각해 보세요. 각 담당별 혹은 지점별로 현재 시점에서의 달성률을 화이트 보드나 모눈 종이에 걸어두고 수시로 의사소통을 하면 영업사원의 반응이 달라지겠지요?
이런 경우 사용할 수 있는 차트의 형태가 바로 오늘 소개해 드릴 차트입니다. 일명 '온도계' 차트(Thermometer Chart)라고도 부릅니다. 생긴 것을 보아하니 온도계와 흡사하지요? (아님 말고… ^^;)

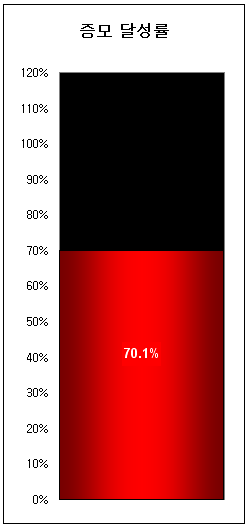

<완성예>
- 최신 글을 불러오는 중...
온도계 차트 만들기
핵심 요약
각 지점별 판매사원 증모(증가 모집) 실적에 대해 시상을 한다고 생각해 보세요. 각 담당별 혹은 지점별로 현재 시점에서의 달성률을 화이트 보드나 모눈 종이에 걸어두고 수시로 의사소통을 하면 영업사원의 반응이 달라지겠지요? 이런 경우 사용할 수 있는 차트의 형태가 바로 오늘 소개해 드릴 차트입니다. 일명 '온도계' 차트(Thermometer Chart)라고도 부릅니다. 생긴 것을 보아하니 온도계와 흡사하지요? (아님 말고… ^^;)
- 달성률을 온도계 형태로 표시하는 차트를 만드는 방법을 설명합니다.
- 세로 막대형 차트를 바탕으로 축과 범례, 데이터 레이블을 조정합니다.
- 증모 달성률을 한눈에 확인할 수 있는 형태로 차트를 완성합니다.
예제 데이터
| 날짜/항목 | 값 |
|---|---|
| 2026-09-01 | 35 |
| 2026-09-02 | 29 |
| 2026-09-03 | 25 |
| 2026-09-04 | 28 |
| 2026-09-05 | 33 |
| 2026-09-06 | 0 |
| 2026-09-07 | 47 |
| 2026-09-08 | 30 |
| 2026-09-09 | 27 |
| 2026-09-10 | 40 |
| 2026-09-11 | 57 |
| 2026-09-12 | 61 |
| 2026-09-13 | 44 |
| 2026-09-14 | 50 |
| 2026-09-15 | 42 |
| 2026-09-16 | 37 |
| 2026-09-17 | 24 |
| 2026-09-18 | 32 |
| 2026-09-19 | 0 |
| 2026-09-20 | 60 |
| 2026-09-21 | |
| 2026-09-22 | |
| 2026-09-23 | |
| 2026-09-24 | |
| 2026-09-25 | |
| 2026-09-26 | |
| 2026-09-27 | |
| 2026-09-28 | |
| 2026-09-29 | |
| 2026-09-30 | |
| 월간 목표 | 1000 |
| 현재 합계 | 701 |
| 달성률 | 0.701 |
(1) Workplace 시트의 달성률이 들어있는 셀(C38 셀)을 선택하고 '차트 마법사' 아이콘을 클릭합니다.
(2) '세로 막대형-묶은 세로 막대형' 차트를 선택하고 '다음' 버튼을 클릭합니다.
(3) '차트 마법사 2단계' 대화상자가 나타나면 그냥 '다음'을 누릅니다.

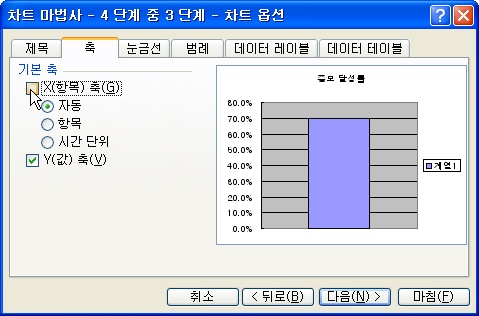

(4) 3단계 대화상자에서 차트의 제목을 '증모 달성률'이라고 입력하고 '축' 탭에서 'X(항목) 축' 앞에 있는 체크 표시를 제거합니다.

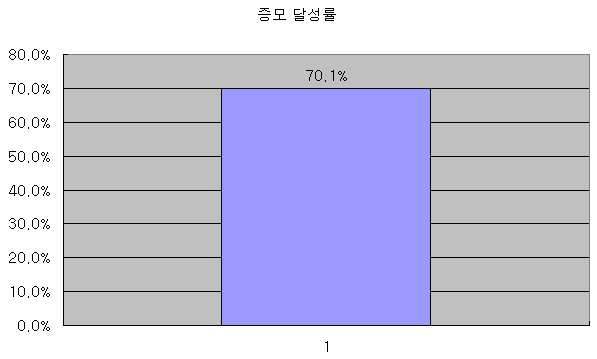

(5) '범례' 탭을 선택하고 '범례 표시' 항목 앞의 체크를 없애줍니다. 그런 다음 '데이터 레이블' 탭에서 '값' 항목에 체크 표시를 하고 '마침' 버튼을 클릭하면 다음과 같은 형태의 차트가 만들어집니다.

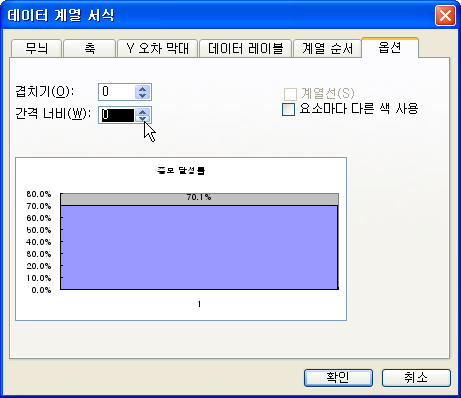

(6) 차트의 막대 계열을 마우스 오른쪽 버튼으로 클릭하고 '데이터 계열 서식' 메뉴를 선택하면 '데이터 계열 서식' 대화상자가 나타납니다. '옵션' 탭에서 '간격 너비'를 '0'으로 지정하고 '확인' 버튼을 클릭합니다. 이렇게 하면 막대 계열이 차트의 그림 영역 전체 면적을 다 차지하게 됩니다

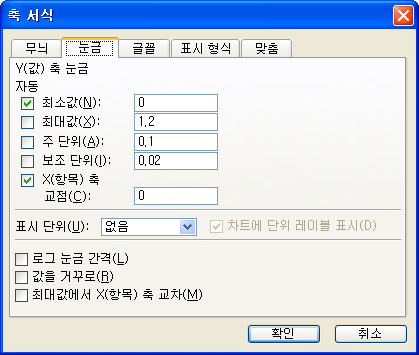

(7) 차트의 Y 축을 더블 클릭하면 '축 서식' 대화상자가 나타나는데 '눈금' 탭의 각 항목을 그림과 같이 지정합니다.

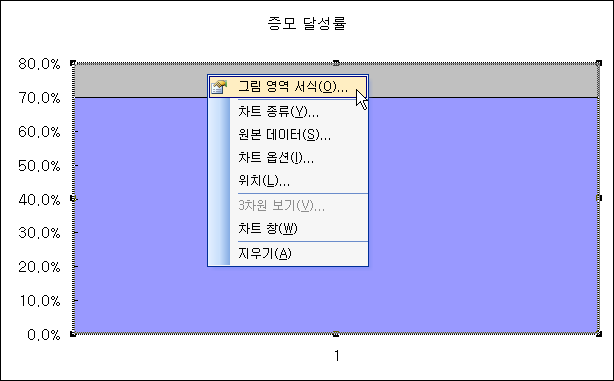

(8) 차트 위쪽의 '그림 영역' 부분을 마우스 오른쪽 버튼으로 클릭하고 '그림 영역 서식' 메뉴를 선택합니다.

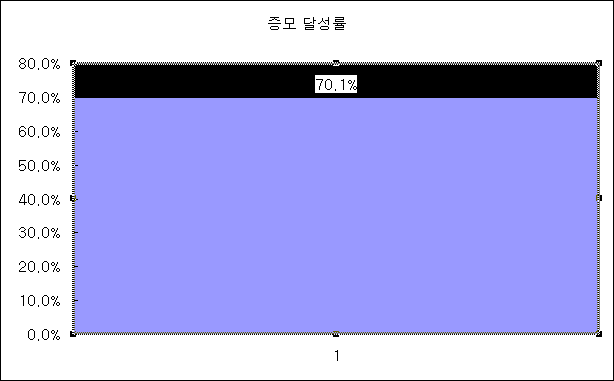

(9) '무늬' 탭에서 검정색을 선택하고 '확인' 버튼을 클릭하면 그림과 같은 형태로 차트가 변경됩니다.
(10) 차트의 아래쪽 영역에 대해서도 마찬가지로 색상을 변경하고 차트의 나머지 서식에 대해서도 적당히 변경하여 앞의 <완성예>와 같은 차트를 작성합니다.
다음 시간에…
자주 묻는 질문 (FAQ)
Q1. 온도계 차트는 무엇을 표현하나요?
각 담당별 또는 지점별 현재 시점의 달성률을 표시하는 차트 형태로 소개합니다.
Q2. 어떤 차트 종류를 선택하나요?
원본에서는 '세로 막대형-묶은 세로 막대형'을 선택합니다.
Q3. 데이터 레이블은 어떻게 표시하나요?
범례 표시를 제거한 다음 데이터 레이블 탭에서 '값'을 선택합니다.
마치며
온도계 차트 만들기의 핵심 내용을 원본 강좌의 순서에 따라 살펴보았습니다. 예제와 단계를 직접 따라 하면서 업무에 적용해 보시기 바랍니다.
