- 강의 제목: Waterfall 차트 만들기
들어가기 전에
오래 전 엑셀 파일로 진행하던 강의를 웹 글로 복원한 것이라, "버튼을 눌러보세요"처럼 엑셀에서 직접 조작하라는 표현이 남아 있을 수 있습니다. 결과는 본문의 그림이나 표로 확인하실 수 있으며, 현재와 맞지 않는 내용은 보완하되 전반적인 스타일은 당시의 갬성(?)을 유지했습니다.
//질문 하나 …(중략) 혹시 보셨나 모르겠는데 <맥킨지는… 다르다>라는 책에서 보면 Waterfall이라는 차트가 나옵니다. 이것을 엑셀에서도 만들 수 있나요?...
- 최신 글을 불러오는 중...
Waterfall 차트 만들기
핵심 요약

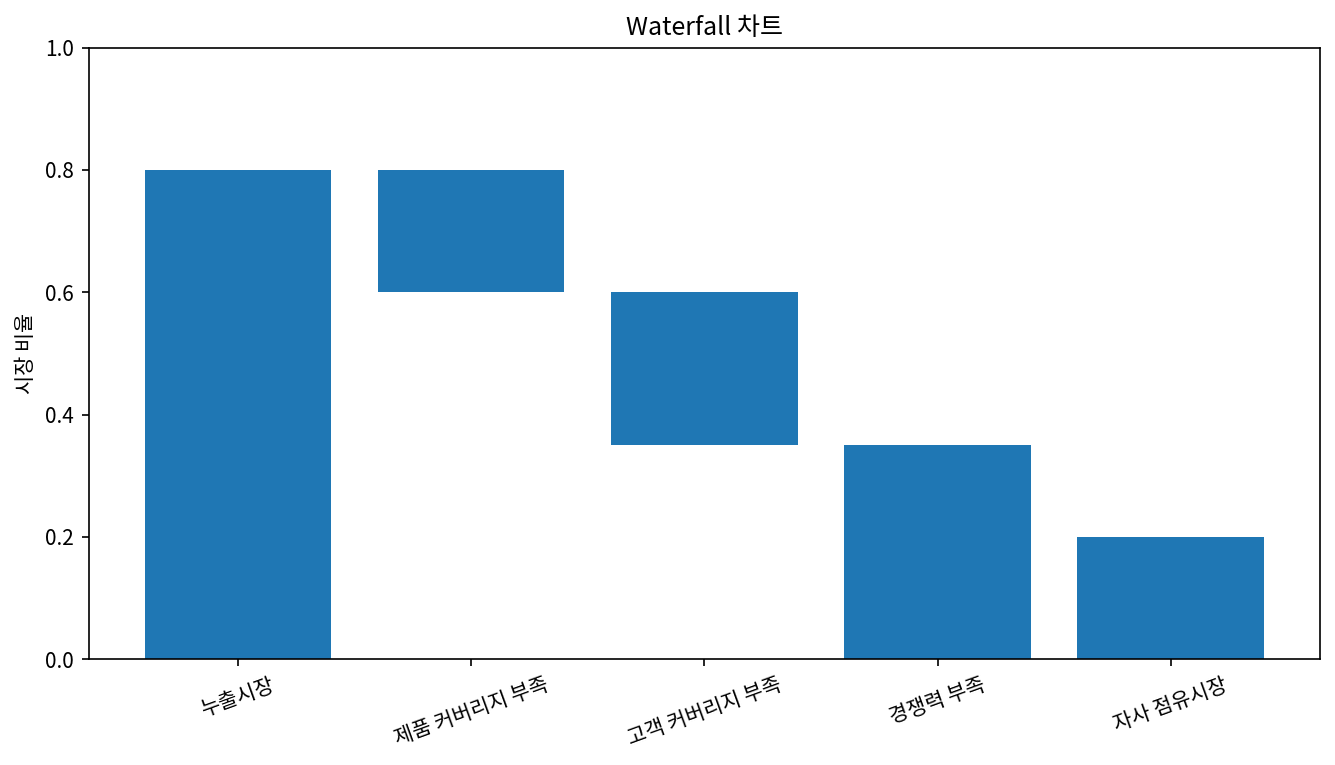

말씀하신 책을 보지는 못했습니다만, Waterfall 차트라는 것은 들어 보았습니다. 아래 버튼을 눌러 보세요. <완성예>
- Waterfall 차트의 원본 데이터를 구성하는 방법을 살펴봅니다.
- 누적 세로막대형 차트를 이용해 Waterfall 형태를 만듭니다.
- 표시하지 않을 계열의 서식을 조정하여 차트 모양을 완성합니다.
예제 데이터
| 구분 | 값 1 | 값 2 |
|---|---|---|
| 누출시장 | ||
| 제품 커버리지 부족 | 0.8 | 0.2 |
| 고객 커버리지 부족 | 0.55 | 0.25 |
| 경쟁력 부족 | 0.2 | 0.35 |
| 자사 점유시장 |
말씀하신 책을 보지는 못했습니다만, Waterfall 차트라는 것은 들어 보았습니다. 아래 버튼을 눌러 보세요.

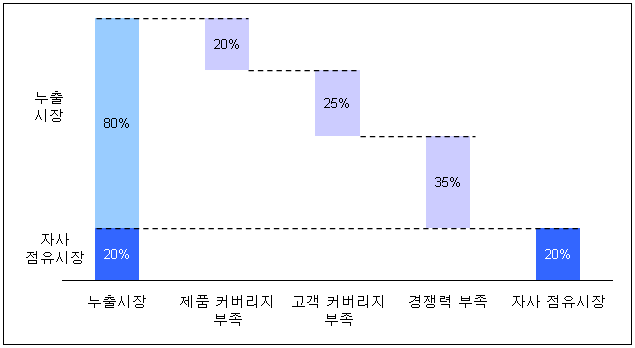

<완성예>
출처 : K.Ohmae, <The Mind of the Strategest>,
이런 차트를 만들고 싶으시다는 것이지요?

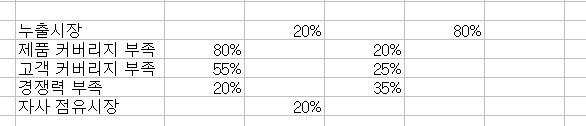

(1) Waterfall 차트를 만들기 위해서는 차트의 원본 데이터를 잘 구성해서 작성해 두어야 합니다.

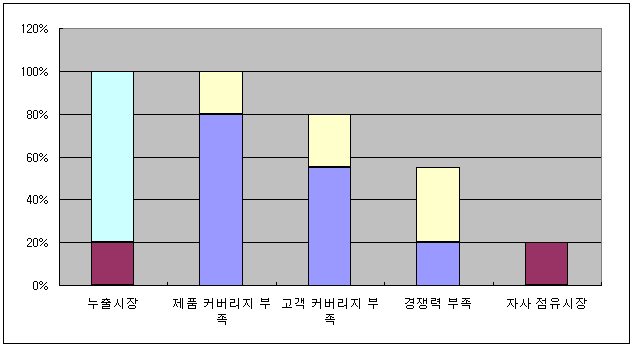

(2) 이 데이터를 이용하여 '누적 세로막대형' 차트를 작성합니다.

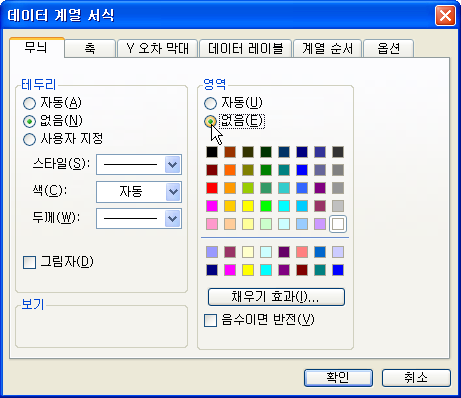

(3) 표시하지 않을 계열을 마우스 오른쪽 버튼으로 클릭하고 '데이터 계열 서식' 메뉴를 선택합니다. '무늬' 탭에서 '테두리-없음', '영역-없음' 항목을 선택하고 '확인' 버튼을 클릭합니다.

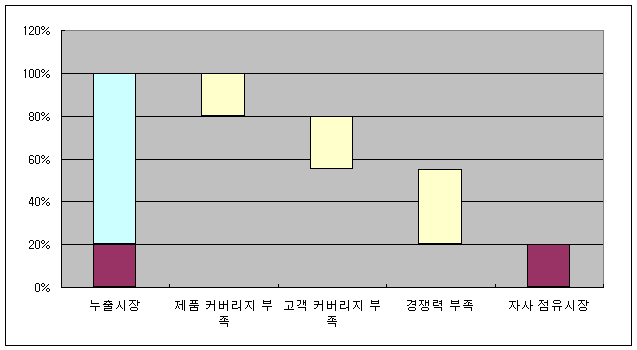

(4) 차트의 모양이 그림과 같이 변합니다. 차트의 서식을 적당히 조정하여 앞의 <완성예>와 같은 형태로 만듭니다.
다음 시간에…
자주 묻는 질문 (FAQ)
Q1. Waterfall 차트는 어떻게 만드나요?
원본 데이터를 구성한 뒤 누적 세로막대형 차트를 만들고 표시하지 않을 계열의 서식을 조정하는 방법을 소개합니다.
Q2. 원본 강좌에서 사용하는 차트 종류는 무엇인가요?
누적 세로막대형 차트를 이용합니다.
Q3. Waterfall 차트의 핵심은 무엇인가요?
원본에서는 원본 데이터를 잘 구성하고 표시하지 않을 계열을 숨기는 과정을 핵심으로 설명합니다.
마치며
Waterfall 차트 만들기의 핵심 내용을 원본 강좌의 순서에 따라 살펴보았습니다. 예제와 단계를 직접 따라 하면서 업무에 적용해 보시기 바랍니다.
